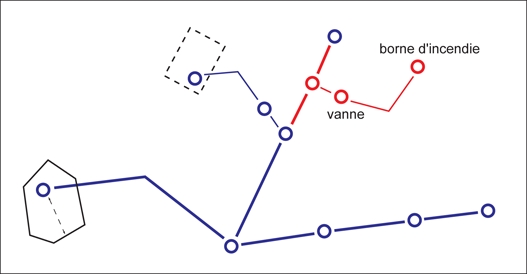

Utilisez le workflow Création d'une borne d'incendie pour créer des bornes d'incendie connectées à la canalisation principale à l'aide d'une canalisation droite générée ou d'une canalisation que vous créez.
Vous pouvez aussi numériser une armature sur la canalisation principale ou une vanne sur la canalisation.
Si vous ne créez pas d'armature, le système crée un raccord à l'emplacement où la canalisation est reliée à la canalisation principale (règle d'objet).
- Dans l'explorateur de modèles métiers, cliquez sur l'icône Explorateur de workflows.
- Cliquez avec le bouton droit de la souris sur Création d'une borne d'incendie.
- Cliquez sur Exécuter.
- Indiquez éventuellement un enregistrement de référence.
- Sous Canalisation de la borne à la canalisation principale, sélectionnez Canalisation droite ou Numériser la canalisation.
Si vous choisissez l'option Canalisation droite, vous êtes invité à sélectionner la canalisation principale sur le dessin. La connexion est créée en tant que projection orthogonale sur la canalisation principale.
- Indiquez si une armature ou une vanne doit être ajoutée sur la canalisation principale.
- Cliquez sur OK.
- Suivez les indications à l'écran.
- Appuyez sur ECHAP pour terminer le workflow.
Une fois la géométrie créée, le formulaire de classe d'objets s'affiche pour que vous puissiez ajouter des données d'attribut.
