Les données d'attributs sont des données dépourvues d'une géométrie relatives à un objet de dessin ou cartographique. Par exemple, un dessin de parcelles peut comporter des données d'attributs qui répertorient le propriétaire de chaque parcelle ou les améliorations à apporter à chaque parcelle.
Pour les objets de dessin, procédez comme suit :
- Importez des données d'attributs.
- Associez les objets de dessin comportant des liens aux données externes.
- Liez des entrées de base de données aux données déjà associées aux objets de dessin.
- Créez et gérez les données d'attributs dans jeu d’outils AutoCAD Map 3D via l'option Affichage des données.
- Basez vos requêtes sur les données d'attributs.
- Affichez les données d'attributs sur votre carte sous forme de texte.
- Affichez des données d'attributs associées à des objets de dessin dans l'affichage des données.
Pour les données d'objets géospatiaux, procédez comme suit :
- Joignez une banque de données d'attributs à une classe d'objets existante.
- Créez et gérez les données d'attributs dans jeu d’outils AutoCAD Map 3D.
- Basez vos requêtes sur les données d'attributs.
- Affichez les données d'attributs sur votre carte sous forme de texte.
- Affichez et modifiez les données d'attributs des objets dans la table de données.
Pour les dessins de modèle métier , vous pouvez effectuer les opérations suivantes :
- Modifier les attributs d'un objet à l'aide de formulaires.

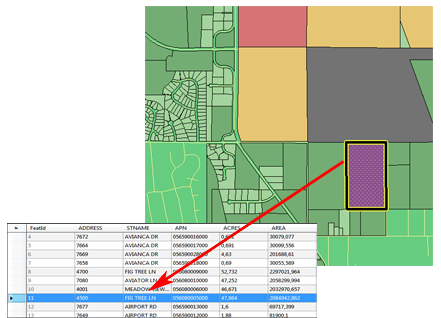

Table de données
La table de données permet de mettre en surbrillance les données d'objets spécifiques dans votre carte. jeu d’outils AutoCAD Map 3D maintient le lien existant entre les données spatiales et les données d'attributs. Lorsque vous mettez à jour les données d'attributs, ces mises à jour sont appliquées dynamiquement à votre dessin.
La table de données affiche la géométrie et les données d'attributs d'un objet. Vous pouvez rechercher des objets et les thématiser en fonction des données figurant dans la source d'objets.

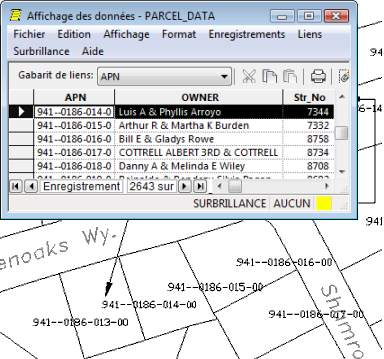

Affichage des données
Pour lier des données d'attributs aux objets de dessin, associez la base de données à la carte courante. Utilisez ensuite un gabarit de liens pour connecter les données aux objets.
Liez les données d'attributs aux objets de dessin, puis mettez en surbrillance les objets dans votre carte en sélectionnant les données liées dans la table.

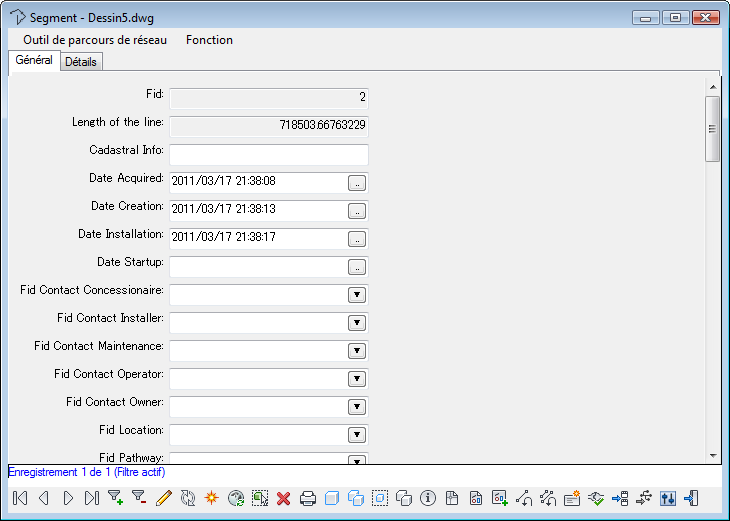

Formulaires
Sélectionnez un objet et affichez ses attributs dans un formulaire de classe d'objets. Mettez à jour les informations et visualisez les modifications dans le formulaire ainsi que dans la table de données.
Les formulaires affichent les informations d'attribut relatives à un objet unique.
