Combiner des objets géospatiaux et objets de dessin

Le logiciel jeu d’outils AutoCAD Map 3D intègre des données de CAO et SIG. Après avoir manipulé des données, vous pouvez les conserver dans un fichier DWG™, les convertir dans un fichier externe ou les transférer vers une base de données spatiales.

Données DWG

Les cartes sont enregistrées au format DWG. Ouvrez directement un dessin AutoCAD ou associez des dessins et insérez ceux qui répondent aux critères de votre requête.

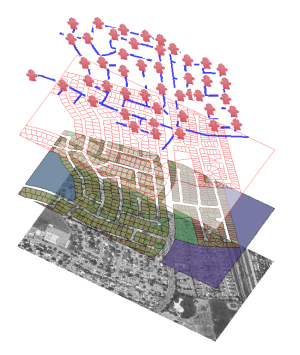

  • Combinez des données d'objets provenant d'une base de données spatiales avec des objets provenant de dessins de CAO ou des objets de géométrie brute provenant d'une feuille de calcul et des images raster.
  • Les objets et de dessin sont automatiquement transformés dans le système de coordonnées utilisé dans la carte.

Données spatiales

Se connecter aux données à inclure.

  • Accédez aux données spatiales contenues dans des fichiers et des bases de données et modifiez-les directement.
  • L'absence de conversion garantit l'intégrité des données.
  • Connectez-vous aux services disponibles sur le Web, tels que WMS (Web Map Services) et WFS (Web Feature Services).

Images raster

Ajouter des photos aériennes, des cartes de contour et des surfaces DEM.

  • Les images géoréférencées sont affichées à l'emplacement correct.
  • Les images raster de surface sont réparties sur vos élévations.

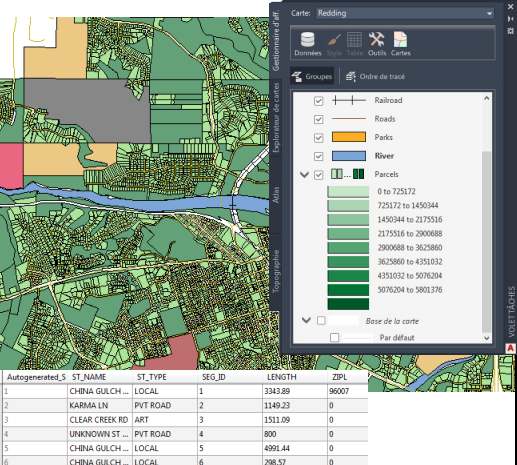

Connectez-vous aux données à partir du volet Tâches.

  • Sélectionnez la source des données.
  • Sélectionnez les classes d'objets à ajouter à votre carte.
  • Chaque classe d'objets ajoutée devient un calque dans le gestionnaire d'affichage.

Les calques dans le gestionnaire d'affichage représentent les sources de données auxquelles la carte est connectée. La table des données vous permet de modifier des informations relatives à des éléments individuels d'un calque.

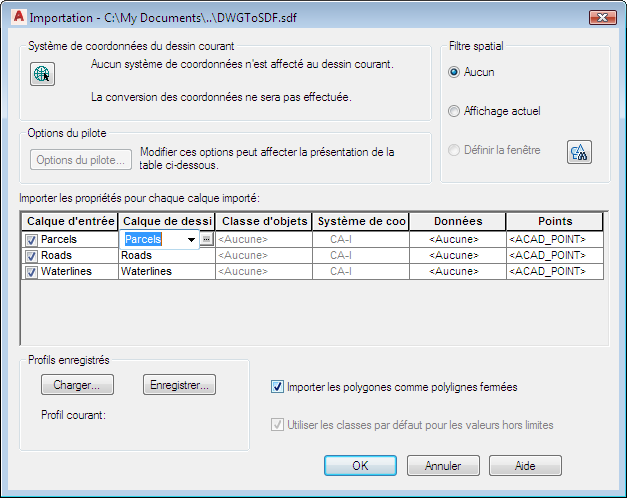

Importer des données

Vous pouvez importer des données plutôt que de vous y connecter. L'importation rompt la connexion à la source et ajoute un instantané des données à votre carte. Si les données sont modifiées par la suite, vous devrez les réimporter pour visualiser les modifications dans votre carte. Il est impossible de mettre à jour des données importées dans la source correspondante. De même, lorsque vous exportez des données, vous n'exportez que les données courantes. La connexion aux données actives est rompue.

Lorsque vous importez des données, vous pouvez les structurer dans votre carte. Affectez les données à des calques ou à des classes d'objets. Ajoutez des attributs de données aux tables de données d'objets. Attribuez un système de coordonnées. Indiquez si les points doivent être importés en tant que points, texte ou blocs.

Vous pouvez lire et écrire les données de divers formats et les convertir d'un format à un autre.

Intégrer des informations de base de données

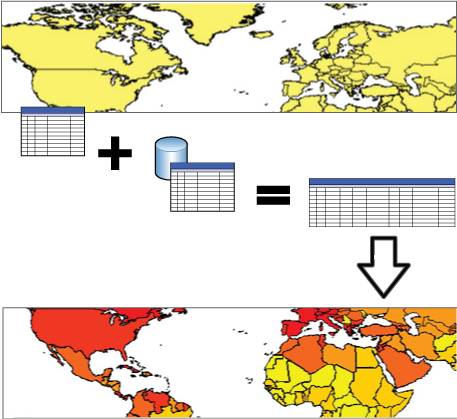

Joindre des objets de CAO aux bases de données courantes à l'aide de gabarits de liens Joindre des données géospatiales à des banques de données ODBC et aux bases de données à l'aide de jointures.

Lorsque vous joignez une base de données à un calque d'objet, les propriétés des deux bases de données sont disponibles pour thématiser ce calque, entre autres.

Ajouter des données topographiques

Importez des points exportés d'Autodesk Civil 3D (LandXML) ou des données ASCII issues de votre appareil GPS.

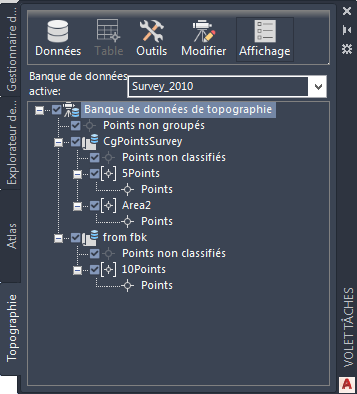

Importez et organisez vos données topographiques dans l'onglet Topographie.

Ajouter des données de nuages de points

Importez des données de nuages de points à partir des fichiers LAS ( LiDAR Aerial Survey) ou XYZ (ASCII).

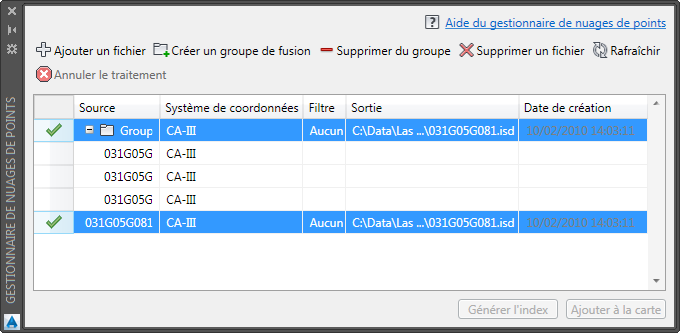

Utilisez le gestionnaire des nuages de points pour importer des données de nuages de points.
