Commencez par classifier les objets du dessin Classify_Signals.
Remarque : Cet exercice utilise le fichier Classify_Signals.dwg que vous avez utilisé dans l'Exercice 3 : Ajouter des classes d'objets au fichier de définition.
Pour classifier les objets signal
- Si ce n’est pas déjà le cas, ouvrez le dessin Classify_Signals dans le jeu d’outils AutoCAD Map 3D.
- Cliquez sur l'
. Trouver
Sélectionnez les objets non classifiés pour les ajouter à une classe d'objets.

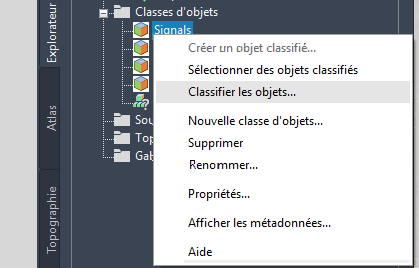

- Cliquez avec le bouton droit de la souris sur la classe d’objets Signals dans l’explorateur de cartes du volet Tâches, puis choisissez Classifier les objets.
Classifiez les objets sélectionnés s’ils répondent aux critères de la classe d’objets.

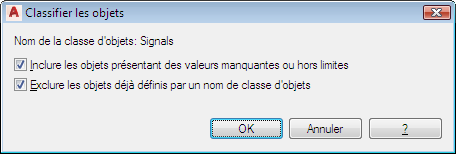

- Laissez les deux cases de la boîte de dialogue Classifier les objets activées, puis cliquez sur OK.
- Pour vérifier que les objets ont été classifiés correctement, appuyez sur Echap pour annuler la sélection. Dans l’onglet Explorateur de cartes du volet Tâches, cliquez avec le bouton droit de la souris sur la classe d’objets Signals, puis choisissez Sélectionner des objets classifiés.

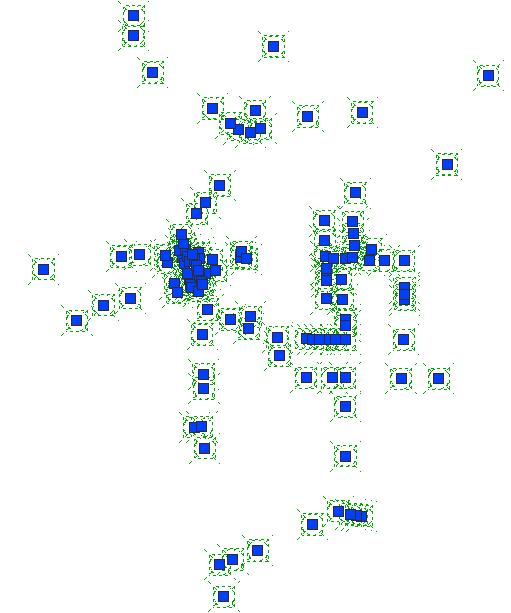

Tous les signaux sont sélectionnés.
- Appuyez de nouveau sur Echap pour annuler la sélection, puis cliquez sur un signal pour le sélectionner.
- Cliquez avec le bouton droit de la souris sur le signal sélectionné, puis choisissez Propriétés.
- Dans la palette Propriétés, cliquez sur l’onglet Classe d’objets et examinez les propriétés.

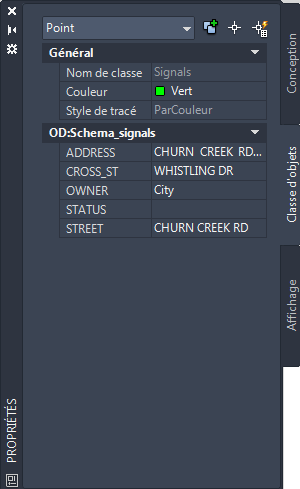

Passez en revue les propriétés des membres de la classe d'objets Signals.
- Enregistrez et fermez le fichier Classify_Signals.dwg.
Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Classifier les routes et les parcelles.
