Grâce à ces lignes de niveau, chaque ligne relie les points de la surface dont l'élévation est la même. Ces lignes vous permettent de déterminer l'élévation d'un lieu donné de la surface, de clarifier et d'analyser le terrain de la surface en 3D et de maîtriser les options de navigation.

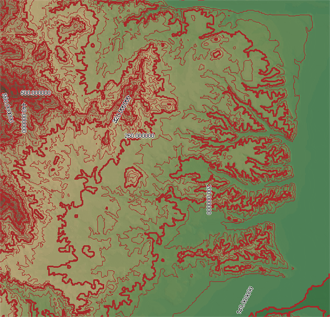

Lignes de courbe de niveau ajoutées à une surface DEM
Les lignes de courbe de niveau sont stockées sous la forme de nouveaux objets polyligne ou polygone dans un fichier SDF, et d'un nouveau calque dans le gestionnaire d'affichage.
A l'instar de tout autre calque d'objet, une ligne de courbe de niveau peut être modifiée et stylisée. Elle peut également être supprimée puis recréée.
Lorsque vous ajoutez des lignes de courbe de niveau, vous définissez les éléments suivants :
- Nom du nouveau calque de courbe de niveau
- Intervalle d'élévation des courbes de niveau
- Unité (mètre ou pied) utilisée pour mesurer l'élévation
- Intervalle principal des courbes de niveau
- Etiquettes des courbes de niveau
- Si les courbes de niveau sont créées en tant que polylignes ou que polygones
- Nom du fichier SDF dans lequel seront enregistrés les objets de courbes de niveau
