ADETRANSFORM (Commande Transformer)

Cette commande permet de déplacer, de faire pivoter et de mettre à l’échelle un objet unique ou un groupe d’objets. (Pour transformer l’intégralité d’un dessin source alors qu’il est actif, utilisez les options de transformation de la boîte de dialogue Paramètres des dessins.

Répondez aux invites suivantes :
Sélection/<Calque>
Entrez S pour sélectionner des objets ou C pour choisir tous les objets d’un calque.
Sélectionner des objets
Utilisez n’importe quelle méthode de sélection AutoCAD pour sélectionner les objets à transformer. Si vous choisissez Calque, entrez les noms des calques à transformer. Vous pouvez utiliser des caractères génériques tels que * et ? pour sélectionner un jeu de calques.
Premier point source
Sélectionnez un point du dessin ou indiquez ses coordonnées.
Premier point de destination
Sélectionnez un point du dessin ou indiquez ses coordonnées. Les objets sont convertis selon la distance relative entre le premier point source et le nouveau point.
Deuxième point source
Sélectionnez un point du dessin ou indiquez ses coordonnées.
Deuxième point de destination
Sélectionnez un point du dessin ou indiquez ses coordonnées.

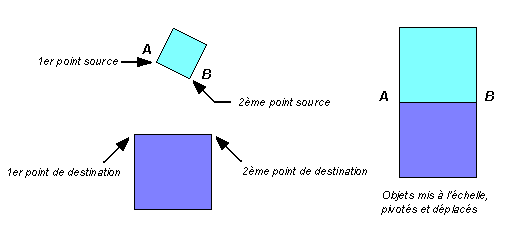

Points source et de destination

La différence entre le premier point source et le premier point de destination constitue l’écart des objets sélectionnés.

La différence d’angle entre les deux points source et les deux points de destination représente la rotation.

Le rapport de longueur entre les deux points de destination et les deux points source est le changement d’échelle.
