Vues de référence
Les vues de référence sont très pratiques pour obtenir une vue d'ensemble de votre position actuelle dans la scène entière et pour déplacer rapidement la caméra à l'endroit voulu dans un modèle volumineux. Cette fonctionnalité est disponible dans un espace de travail 3D.
Deux types de vue de référence sont disponibles dans Navisworks :
- Vue en coupe
- Vue en plan
Les vues de référence donnent une vue fixe du modèle. Par défaut, la vue en coupe affiche une vue de face du modèle alors que la vue en plan correspond à une vue de dessus du modèle.
Les vues de référence sont affichées à l'intérieur des fenêtres ancrables. Votre point de vue actuel est représenté par un marqueur triangulaire qui se déplace en cours de navigation et reflète la direction de votre vue. Vous pouvez également faire glisser le marqueur en maintenant le bouton gauche de la souris enfoncé afin de déplacer la caméra dans la vue de la scène.
Pour utiliser la vue en plan
Cliquez sur l'onglet Vue > groupe de fonctions Conseils de navigation > liste déroulante Vues de référence > case à cocher Vue en plan.

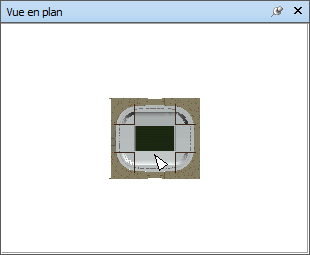

La fenêtre Vue en plan qui s'affiche alors contient la vue de référence du modèle.
Faites glisser le marqueur triangulaire dans la vue de référence vers un nouvel emplacement. Cela permet de repositionner la caméra dans la vue de la scène en fonction de la position du marqueur dans la vue.
Vous pouvez parvenir au même résultat en accédant à l'emplacement voulu dans la vue de la scène. La position du marqueur triangulaire dans la vue de référence change automatiquement pour refléter la position de la caméra dans la vue de la scène.
Pour manipuler une vue de référence, cliquez avec le bouton droit de la souris à un endroit quelconque de la fenêtre Vue en plan. Servez-vous du menu contextuel pour ajuster la vue comme bon vous semble.
Commande : CTRL + F9
Pour utiliser la vue en coupe
Cliquez sur l'onglet Vue > groupe de fonctions Conseils de navigation > liste déroulante Vues de référence > case à cocher Vue en coupe.
La fenêtre Vue en coupe qui s'affiche alors contient la vue de référence du modèle.
Faites glisser le marqueur triangulaire dans la vue de référence vers un nouvel emplacement. Cela permet de repositionner la caméra dans la vue de la scène en fonction de la position du marqueur dans la vue.
Vous pouvez parvenir au même résultat en accédant à l'emplacement voulu dans la vue de la scène. La position du marqueur triangulaire dans la vue de référence change automatiquement pour refléter la position de la caméra dans la vue de la scène.
Pour manipuler une vue de référence, cliquez avec le bouton droit de la souris à un endroit quelconque de la fenêtre Vue en coupe. Servez-vous du menu contextuel pour ajuster la vue comme bon vous semble.
Commande : CTRL + F10
