Dans la boîte de dialogue Paramètres pour l'ajustement de forme, vous pouvez utiliser les paramètres de points périphériques pour définir la frontière d'une sélection, par exemple lorsque vous souhaitez supprimer des points indésirables appartenant à des formes adjacentes.
PowerInspect détermine les points de frontière d'une sélection en comptant le nombre de points voisins dans un rayon spécifié de chaque point.
Vous pouvez définir les options suivantes :
- Méthode — Spécifie comment le filtre des points périphériques est appliqué :
- Activé applique le filtre en utilisant la valeur de rayon que vous avez entré dans le champ Rayon.
- Désactivé n'applique pas le filtre quand vous sélectionnez des points.
- Automatique applique le filtre et détermine automatiquement le rayon et la fraction à utiliser.
- Rayon — Entrez une valeur pour utiliser un rayon spécifique.
- Fraction — Spécifie le pourcentage de points à filtrer.

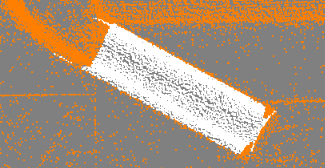

L'exemple suivant montre une sélection de points pour un cylindre quand aucun filtre de points périphérique n'est appliqué :
Quand un filtre est appliqué (le rayon est défini à 5 et que la fraction est définie à 10%), les points non-voulus sont retirés :
