Utiliser la page Approche pour engager l'outil de coupe dans le brut de façon contrôlée. L'option Rampe est une extension 5 axes du parcours d'outil principal et conserve l'axe d'outil longitudinal et transversal. Comme le mouvement deRampe est créé en tant que partie du calcul du parcours d'outil principal, il ne peut être modifié sans recalculer le parcours d'outil. C'est en contraste avec la fonctionnalité des autres options de Rampe dans PowerMill, par exemple, dans le dialogue Connexions de parcours d'outil.
Les options de rampe sont affichées sur la page Approche de la stratégie Finition de pale unique.
- Rampe — Sélectionner pour vous permettre d'éditer les options de rampe.
- Hauteur — Entrer la hauteur au-dessus du segment de parcours d'outil à laquelle débute la rampe. Elle est mesurée en fonction de l'axe d'outil.
- Type de pas de rampe— Sélectionner Utiliser profondeur de passe ou Utiliser angle.
- Si vous sélectionnez Utiliser profondeur de passe, entrer une valeur dans le champ Profondeur de passe.
- Si vous sélectionnez Utiliser angle, entrez une valeur dans le champ Angle ou cliquez sur Angle pour afficher l'onglet Outils de mesure.
- Profondeur de passe — Entrer la distance entre différents niveaux d'usinage. Cette option est disponible uniquement si vous sélectionnez un Type de pas de rampe de Utiliser profondeur de passe.

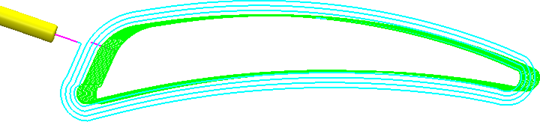

Par exemple, si vous entrez une hauteur de 20 et une Prof. de passe de 5 :

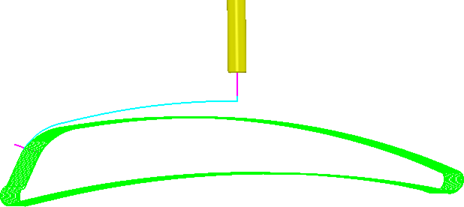

Si vous entrez une hauteur de 20 et uneProf. de passe de 20 :
- Angle — Entrez l'angle auquel la rampe entre dans la matière ou cliquez sur Angle pour afficher l'onglet Outils de mesure. Cette option est disponible uniquement si vous sélectionnez un Type de pas de rampe de Angle.

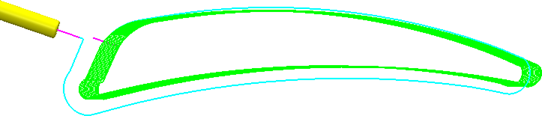

Par exemple, si vous entrez une hauteur de 20 et un Angle de 5 :

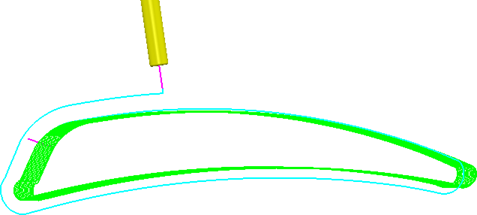

Si vous entrez une hauteur de 20 et un Angle de 1 :
