Utiliser les extensions

Si vous avez un exemple d'usinage 2.5D avec des mouvements Engagement en arc horizontal, alors il est difficile d'appliquer la compensation de fraise, car elle s'opère uniquement sur les mouvements linéaires (et pas circulaires). Les extensions vous laissent ajouter une approche Droite, avant l'Engagement, qui est la distance où la compensation de fraise prend effet.

Utiliser l'exemple pockets.tri avec un parcours d'outil Z constant avec une fraise deux tailles de 10 mm.

1. Cliquez sur l’onglet Home > panneau Posage du parcours d’outil > Connexions de parcours d’outil pour afficher la boîte de dialogue Connexions de parcours d’outil.
2. Sélectionner l'onglet Engagements.
3. Entrez :
   1. un 1er choix de Arc horizontal.
   2. un Angle de 90.
   3. un Rayon de 10.
   4. cliquer sur le bouton Copier vers dégagement.
4. Sélectionner un Allongement d'engagement Droit et entrer:
   1. une Distance de 10.
   2. un Angle de 90 .
5. Sur l'onglet Dégagements, sélectionner Allongement de dégagement Droit et entrer:
   1. une Distance de 10.
   2. un Angle de 90 .

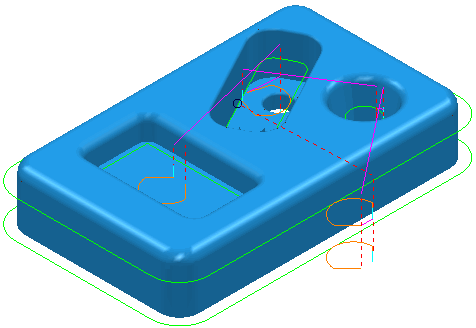

6. Cliquer sur Appliquer ou Accepter.

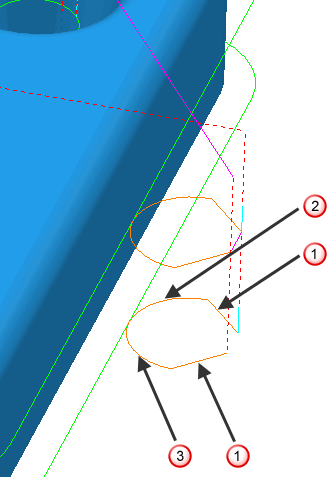

   En détails:



   Extension

   Engagement

   Dégagement
