A propos des fichiers Report Creator

Report Creator produit deux types de fichiers : fichiers de configuration de rapport et rapports.

• Report Creator produit deux types de fichiers : fichiers de configuration de rapport et rapports.Fichiers de configuration de rapport : par défaut, les fichiers de configuration de rapport sont stockés localement, mais vous pouvez utiliser la boîte de dialogue Paramètres pour créer un chemin d'accès personnalisé. Par exemple, vous pouvez les enregistrer sur un lecteur réseau pour les rendre disponibles pour les membres de l'équipe du projet. Les paramètres par défaut sont les suivants :
  • Vista et Windows 7 : C:\ ProgramData\Autodesk\AutoCAD Plant 3D 2012\R18.2\fra\ReportCreator\ReportFiles
  • Windows XP : C:\Documents and Settings\All Users\Application Data\Autodesk\AutoCAD Plant 3D 2012\R18.2\fra\ReportCreator\ReportFiles
  Les fichiers de configuration fournis avec le produit sont les suivants :
  • 3D Parts.rcf

    Produit une nomenclature de matériel Plant 3D. Reportez-vous à l'exemple de rapport ci-dessous.

  • Drawinglist.rcf

    Génère une liste détaillée des dessins de projet P&ID.

  • Equipmentlist Extended.rcf

    Génère une liste détaillée des équipements P&ID. Les colonnes comprennent : Etiquette, Fabricant, Fournisseur, Commentaire, Donnée techniques 1 à 4.

  • Equipmentlist.rcf

    Génère une liste d'équipements P&ID moins détaillée. Les colonnes comprennent : Etiquette, Fabricant, Numéro de modèle, Fournisseur, Matériau de construction et Poids.

  • Instrumentationlist.rcf

    Génère une liste d'instrumentation P&ID. Les colonnes comprennent : Etiquette, Fabricant, Numéro de modèle, Fournisseur et Emplacement.

  • Linelist.rcf

    Génère une liste de lignes P&ID. Les colonnes comprennent : Etiquette, De, A, Pression OP, Temp OP, Code d'isolation et Epaisseur d'isolation.

  • Pump Spec Sheet.rcf

    Génère une feuille de spécifications P&ID. Reportez-vous à l'exemple de rapport ci-dessous.

  • Valvelist.rcf

    Génère une liste de robinets P&ID. Les colonnes comprennent : Etiquette, Diamètre nominal, Spécification, Fabricant, Numéro de modèle, Fournisseur et Description.

• Rapports : par défaut, les rapports sont stockés dans le dossier du projet. Le fichier de configuration définit le format de sortie, mais un concepteur peut remplacer ce paramètre selon les besoins.

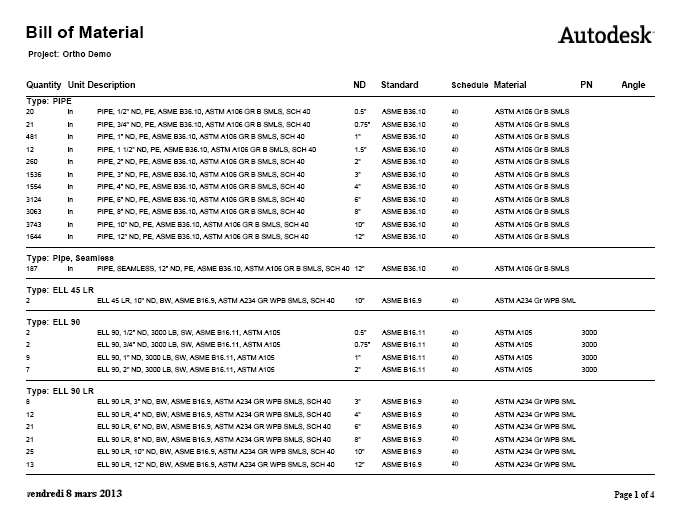

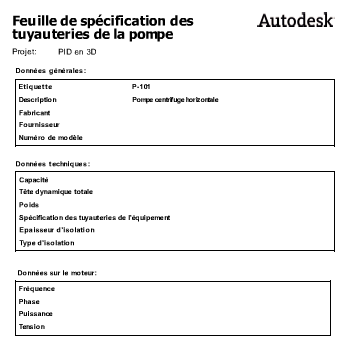

  Voici deux exemples de rapports, le premier est la liste de pièces 3D en unités anglo-saxonnes et le second, une feuille de spécification P&ID. Tous deux sont au format PDF.
