Création d'un style Iso à l'aide d'options visuelles

1. Dans la boîte de dialogue Configuration de projet, développez Paramètres de fichier DWG isométrique. Cliquez sur Configuration de style Iso.
2. Dans le volet Configuration de style Iso, cliquez sur Créer un style Iso.

3. Dans la zone Nom de la boîte de dialogue Créer un style Iso, entrez le nom du nouveau style Iso.
4. Sélectionnez Créer un style.
5. Cliquez sur Créer. La fenêtre de création de style isométrique s'affiche.

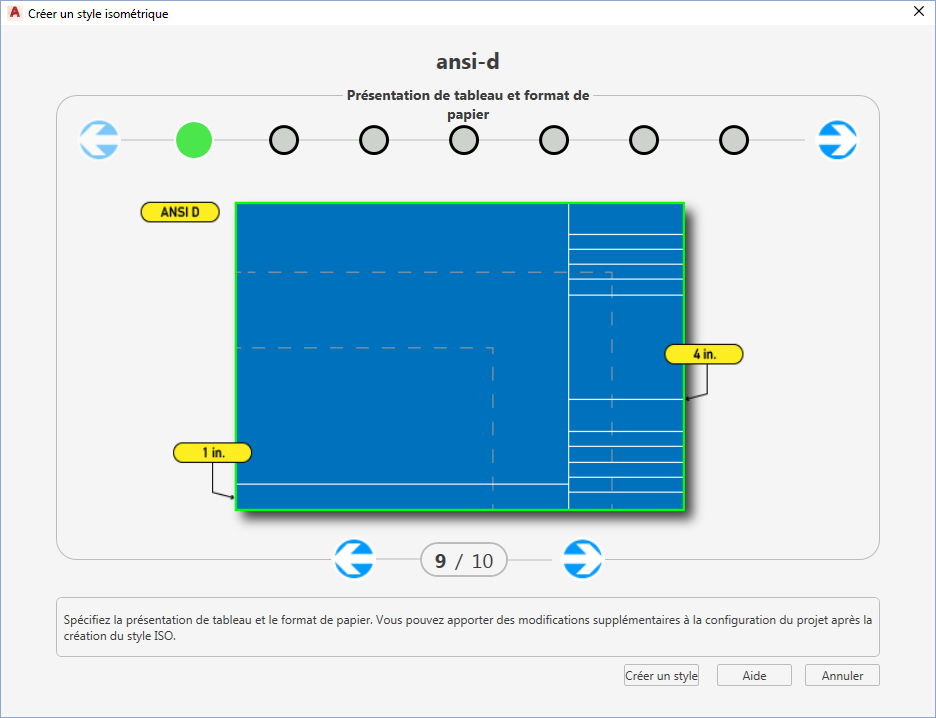

6. Dans la partie inférieure, cliquez sur les flèches de gauche et de droite pour sélectionner la présentation des tableaux et la taille de la feuille. Par exemple, ANSI D avec une zone de nomenclature de 4 pouces sur la gauche.

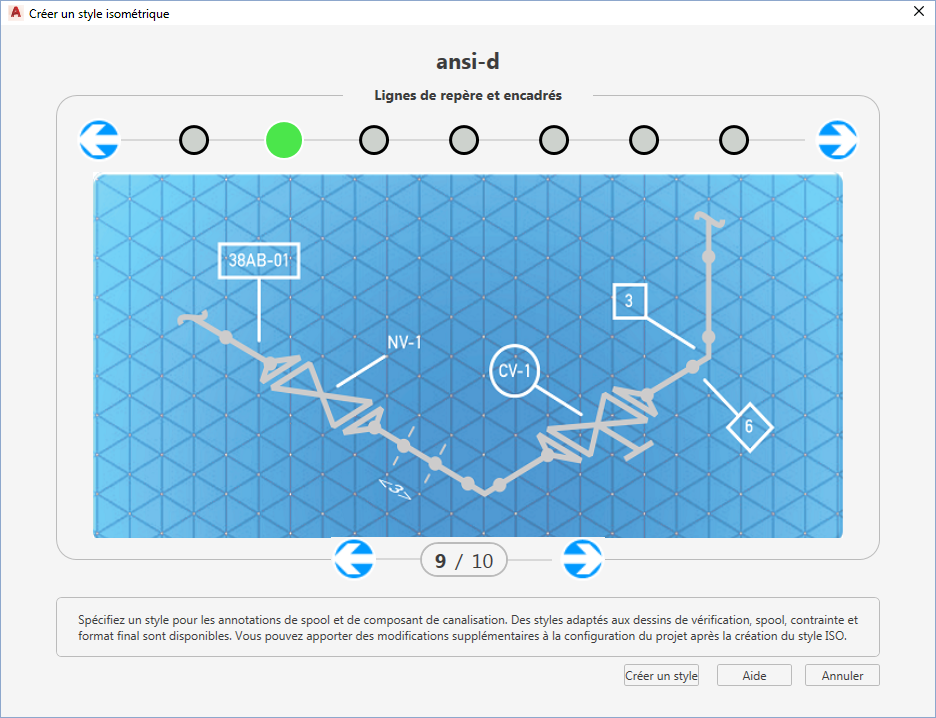

7. Dans la partie supérieure, cliquez sur la flèche de droite pour afficher la catégorie suivante.
8. Répétez les étapes 6 et 7 jusqu'à ce que toutes les valeurs de toutes les catégories soient spécifiées.

9. Cliquez sur Créer le style.
10. Cliquez sur OK pour fermer la boîte de dialogue Configuration de projet.
11. Dans le volet Isométrique, cliquez sur Grouper par numéro de ligne pour actualiser la liste des styles ISO. Votre nouveau style ISO s'affiche.
