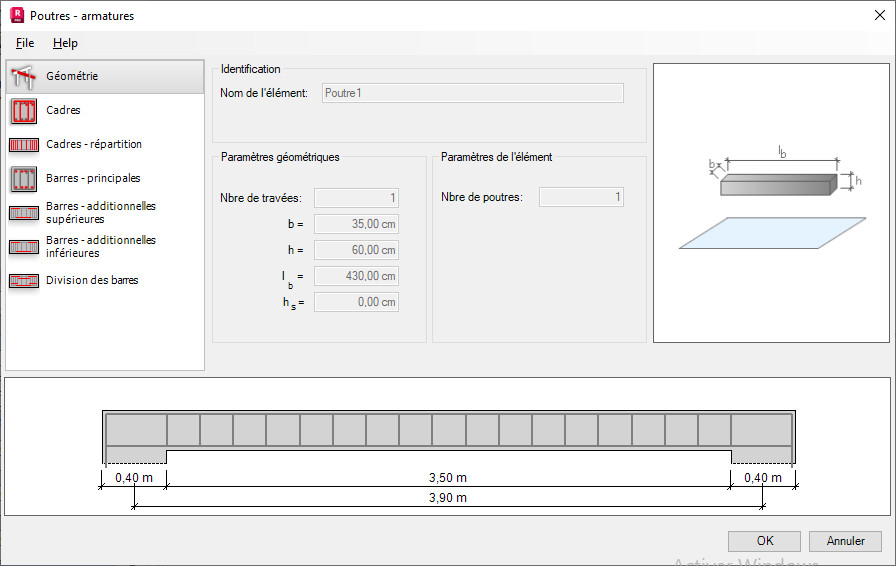

Armatures de poutres - lancée depuis Autodesk® Revit®.
Dans cette boîte de dialogue, vous pouvez définir :
- Les paramètres d'identification (famille et type) d'une poutre chargée à partir d'un modèle Autodesk® Revit®
- Les paramètres géométriques, y compris le nombre de travées, les cotes de la section et la longueur de la travée
- Les paramètres des éléments, notamment le nombre de poutres, la position des poutres dans la structure (niveau, espacement)
En outre, les armatures reconnaissent automatiquement le type d'appui aux extrémités des poutres.
Si l'option Enregistrer les données sans générer les armatures n'est pas activée, les barres d'armature sont générées et affichées dans Autodesk® Revit®. Si cette option est sélectionnée, l'armature est générée (et peut être utilisée après le redémarrage du module). Les barres ne s'affichent cependant pas dans Autodesk® Revit®.

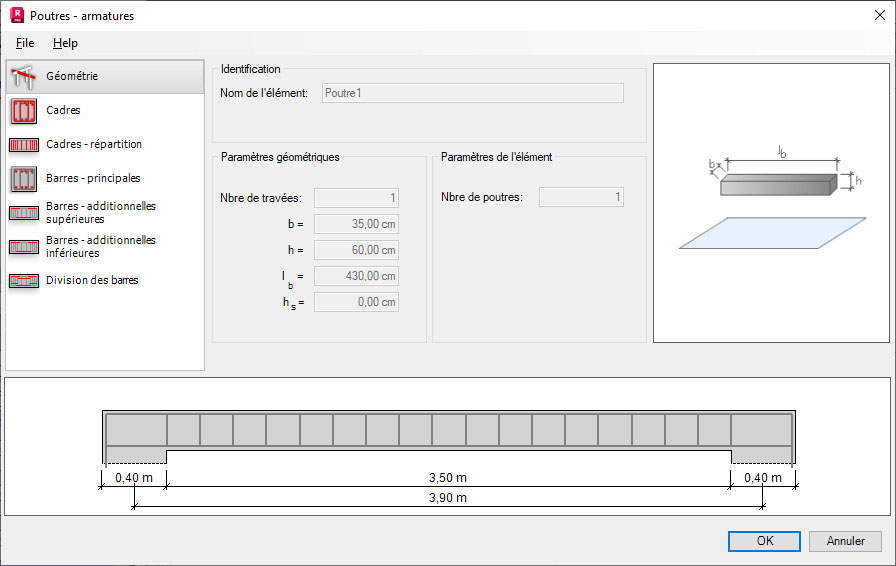

Armatures de poutres - lancée depuis Autodesk Robot Structural Analysis
Les paramètres de géométrie de section définis dans la boîte de dialogue comprennent :
- Le nom de l'élément de structure BA (poutre)
- Les cotes de la poutre : nombre de travées, les cotes de la section et la longueur de la travée
En outre, le type d'appui aux extrémités des poutre est reconnu.
