Paramètres d'analyse sismique (norme américaine ASCE 7-16 ou IBC 2012)

Les paramètres de l'analyse simplifiée sismique d'après la méthode de force latérale équivalente dépendent d'une norme sismique et d'une méthode de définition des valeurs des périodes fondamentales sélectionnées dans la boîte de dialogue Analyse sismique.

Accès

Cliquez sur Outils Préférences de la tâche Normes de conception.
Accédez à la section Charges, puis sélectionnez ASCE 7-16 ou IBC 2012 dans le menu Charges sismiques.
Cliquez sur AnalyseTypes d'analyse.
La boîte de dialogue Types d'analyse s'ouvre.
Cliquez sur Nouveau.
La boîte de dialogue Définition d'un nouveau cas s'ouvre.
Sélectionnez Sismique (méthode de force latérale équivalente), puis cliquez sur OK.
La boîte de dialogue Analyse sismique s'ouvre.
Cliquez sur Paramètres de l'analyse sismique.

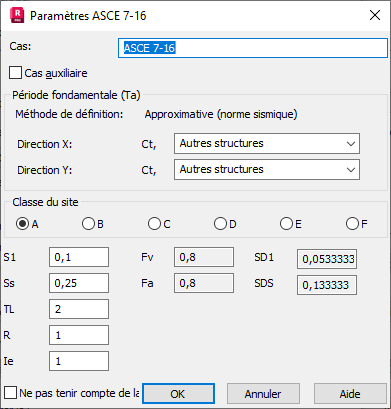

La boîte de dialogue Paramètres s'ouvre.

Eléments de la boîte de dialogue

Période fondamentale (Ta)

Le calcul de la période fondamentale (Ta) dépend de la méthode sélectionnée dans la boîte de dialogue Analyse sismique.

Méthode approximative
La période fondamentale Ta est calculée suivant l'équation 4.6 :

T_a = C_t * h_n ^x

où :

C_t - Coefficient de période de construction en fonction du type de système antisismique utilisé (indiqué par la norme)

X = exposant de formule de période de construction (indiqué par la norme)

h - hauteur de la structure (m), définie par la différence entre l'étendue de la structure et la cote de niveau
Utilisateur
Seul Ta dans les deux directions doit être défini.
Méthode précise
Cette méthode vous permet de calculer la valeur exacte pour les directions X et Y. Si l'option Périodes avec masse participante max. est désactivée dans la boîte de dialogue Analyse sismique, le premier mode dans la direction où plus de masse est actif. Si cette option est activée, un des modes, qui satisfait les limites et la plupart des masses, est actif dans la direction. La période maximale est calculée d'après la formule :

T_max = Cu * Ta,

où :

Cu : Coefficient de limite supérieure (Tableau 12.8-1),

T_a : période approximative

Paramètres réglementaires

Pour effectuer l'analyse sismique suivant les prescriptions de cette norme, vous devez définir les paramètres suivants :

Classe du site
(A, B, C, D, E ou F) en fonction des propriétés du sol du site, classées selon le chapitre 20 de la norme ASCE 7.
Accélérations de la réponse spectrale
Conformément à la norme ASCE 7-10, section 1613.3.1, illustrée dans les figures 1613.3.1(1) à 1613.3.1(6) ou à la norme ASCE 7-16 section 11.4.4 :
- S₁ : paramètre d'accélération pour une période d'une seconde déterminée conformément au chapitre 22 de la norme ASCE 7.
- S_s : paramètre d'accélération pour de courtes périodes déterminées conformément au chapitre 22 de la norme ASCE 7.
T_L : longue période de transition spécifiée conformément au chapitre 22 de la norme ASCE 7.
R : coefficient de modification de réponse, conformément à la norme ASCE 7, tableaux 12.2-1.
Ie : coefficient d'importance, conformément à la norme ASCE 7, section 11.5.1.

Effort tranchant de base

L'effort tranchant de base est calculé d'après la formule de la norme sismique ASCE 7-05 section 12.8 :

La force sismique latérale induite à tout niveau est déterminée à partir de :

F_x = V * w_x * h^k _x / (Σ w_i * h^k_i) (eq. 12.8-11 et 12.8-12)

où :

w_x and w_i - hauteur du plancher

h - hauteur depuis le niveau de base jusqu'au niveau approprié

V - effort tranchant de base (cette valeur est calculée dans le logiciel Robot)

k - exposant dépendant de la valeur période :

Période	k
< 0,5 sec	1
0,5 - 2,5 sec	Interpolation linéaire
> 2,5 sec	2

Négliger la densité

Exclut la densité de l’élément de la structure (ρ=0) au cours de l'analyse dynamique de la structure.
