Lorsque vous examinez le modèle analytique d’énergie, vous pouvez voir des bords crénelés et des petits espacements entre les surfaces.

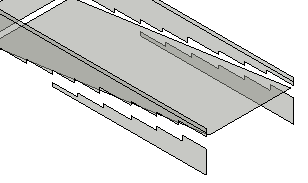

Par exemple, l'image suivante montre des surfaces analytiques créées pour représenter une rampe d'accès et les murs adjacents. Les surfaces analytiques des murs affichent les espaces où ils sont coupés par la rampe d'accès. Les espaces possèdent des bords irréguliers.
Le modèle analytique d’énergie contient des espacements et des bords crénelés

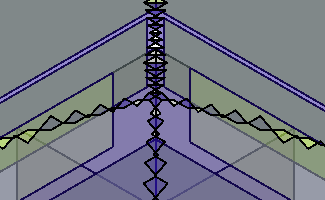

L’image suivante montre un autre cas dans lequel des surfaces analytiques représentant les parties d’un toit affichent des lignes irrégulières.
Problème : la forme et la précision de la géométrie de modèle énergétique obtenue peut être très différente de l’apparence de la géométrie de type « enveloppe fermée » standard créée manuellement par les outils et processus classiques de modélisation de l’énergie. Toutefois, les petits espaces et les bords crénelés ne font pas (ou peu) de différence pour l’analyse. Leur existence s’explique essentiellement par l’efficacité du processus de création du modèle analytique d’énergie.
Les surfaces analytiques utilisées dans l’analyse d’énergie sont des approximations des surfaces des éléments du modèle. Le modèle analytique d’énergie généré automatiquement peut contenir des espacements entre les surfaces analytiques et les bords crénelés. Ces fonctions du modèle analytique d’énergie peuvent sembler inhabituelles, mais elles n’ont aucune incidence sur la précision des résultats de la simulation d’énergie.
Dans la boîte de dialogue Paramètres d’énergie, l’option Résolution de la surface analytique vous permet de spécifier la précision de la correspondance entre les surfaces analytiques et les surfaces des éléments de construction qu’elles représentent. Une valeur de résolution moins élevée permet d’aligner les zones de surface analytique plus étroitement avec les zones de surface des éléments de construction. Cependant, la modification va entraîner une simulation d’énergie qui prend plus de temps, mais n’est pas nettement plus précise.
Solution : ce problème ne nécessite aucune action.
