Dans une vue en plan, les éléments d'ossature en béton joints présentent des irrégularités ou certaines parties de la géométrie disparaissent lorsque vous spécifiez le niveau de détail de la vue sur Moyen ou Elevé.
Problème : le plan de coupe de la plage de la vue forme une intersection avec la géométrie des éléments d'ossature en béton. En général, la géométrie complète des poutres dont la forme n'est pas régulière apparaît aux trois niveaux de détail. Toutefois, lorsque des éléments d'ossature en béton se joignent, il est possible de les couper. Ils sont aussi susceptibles d'apparaître dans les plans de coupe de la vue.
Prenons un plancher nervuré à traverse comme exemple de base. La ligne en pointillés verts sur le profil suivant du plancher nervuré représente le plan de coupe de la vue perçu.
Lorsque les niveaux de détail sont spécifiés, la différence de comportement entre éléments d'ossature individuels et joints est plus visible.

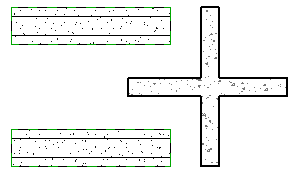

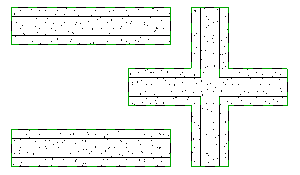

| Niveau de détail : Faible | Niveau de détail : Moyen ou Elevé |
|
|
Aux niveaux de détail moyen et élevé, les poutres non jointes restent non coupées tandis que les poutres jointes respectent le plan de coupe de la plage de la vue.
Solution : réglez les paramètres de la plage de la vue pour inclure l'intégralité de l'élément. Dans certains cas, il peut être nécessaire d'utiliser des filtres et de masquer ou d'isoler des éléments pour obtenir la vue de votre choix.
