Les surfaces du modèle présentent des couleurs irrégulières, des graphismes flous, des graphismes triangulaires ou d'autres effets visuels. Lors de la mise en orbite ou de l'application d'un zoom sur une vue, les surfaces semblent clignoter.

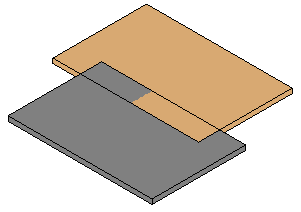

Par exemple, dans les zones de chevauchement de ces sols, les couleurs changent à mesure que vous appliquez un zoom avant et arrière à la vue.
Ces effets sont susceptibles de se produire dans les cas suivants :
- En cas de chevauchement des surfaces à motifs ou colorées
- Si les faces sont de couleurs différentes, par exemple dans les vues dont le style visuel est Ombré, Réaliste ou Couleurs uniformes
- Lorsque vous sélectionnez des éléments dans une vue dont le style visuel est Ligne cachée
- Lorsque deux étages ou deux murs sont modélisés l'un au-dessus de l'autre
- Lorsque des murs et des sols partagent une face
Le doublage des surfaces de modèle est susceptible de se produire lors de la mise en orbite ou de l'application d'un zoom sur une vue dont le style visuel est Ombré, Réaliste ou Couleurs uniformes.
Problème : ce problème se produit lorsque deux surfaces modélisées dans le même plan (surfaces coplanaires) possèdent des couleurs ou motifs différents. Le logiciel ne peut pas déterminer quelle surface dessiner au-dessus. Il dessine alors les deux, ce qui génère des effets visuels graphiques indésirables.
Solution : essayez l'une des opérations suivantes :
- Utilisez l'outil Attacher la géométrie pour combiner la géométrie en un seul élément.
- Modifiez une esquisse de sol, de sorte que le bord ne soit pas coplanaire avec le mur.
- Modifiez la géométrie du mur de manière à ce que les murs ne soient pas coplanaires. Par exemple, si deux plans se chevauchent, décalez-les légèrement l'un par rapport à l'autre.
