Partie 11 : Ajout de cotes

Dans cet exercice, vous allez ajouter des cotes au modèle de bâtiment afin de coter le tracé du bâtiment principal.

Catégorie Nouveaux utilisateurs Temps nécessaire 15 minutes Fichiers didacticiels utilisés GSG_11_dimensions.rvt

Avant de commencer, téléchargez le fichier GSG_11_dimensions.rvt. Téléchargez ce fichier ZIP (si vous n’avez pas encore téléchargé les fichiers d’exercice pour les didacticiels).

Objectifs

• Coter la largeur du bâtiment.
• Utilisez l'option de quadrillages intersectés avec une cote alignée afin d'inclure automatiquement les intersections de quadrillage lors de la cotation des murs extérieurs.
• Utiliser l'option Ouvertures avec une cote alignée pour inclure automatiquement des ouvertures de fenêtre lors de la cotation du mur extérieur.

Visionner la vidéo

Ajout de cotes

1. Ouvrez un projet GSG_11_dimensions.rvt.
2. Vérifiez que le plan d'étage 01 - Store Floor est ouvert.
3. Cliquez sur l'onglet Annoterle groupe de fonctions Cote (Alignée).
4. Dans la barre des options, sélectionnez Faces du mur et, pour Choisir, sélectionnez Références individuelles.

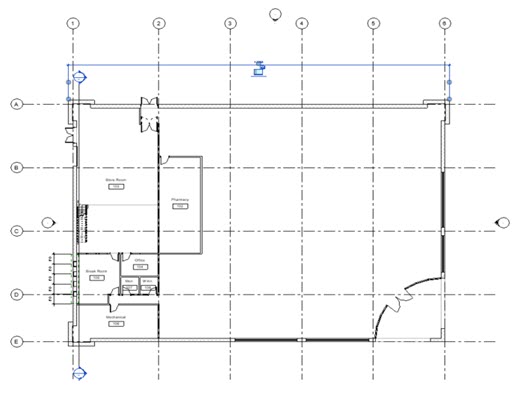

5. Cotez la largeur du bâtiment :
   • Cliquez sur la face extérieure du mur ouest.
   • Cliquez sur la face extérieure du mur est.
   • Placez le curseur au-dessus du bâtiment, puis cliquez pour placer la cote.


Quadrillages de cote

1. Dans la barre des options :
   • Cliquez sur l'onglet Annoterle groupe de fonctions Cote (Alignée).
   • Sélectionnez Murs entiers pour l'option Choisir.
   • Cliquez sur Options.
   • Dans la boîte de dialogue Options des cotes automatiques, choisissez Quadrillages intersectés et cliquez sur OK.

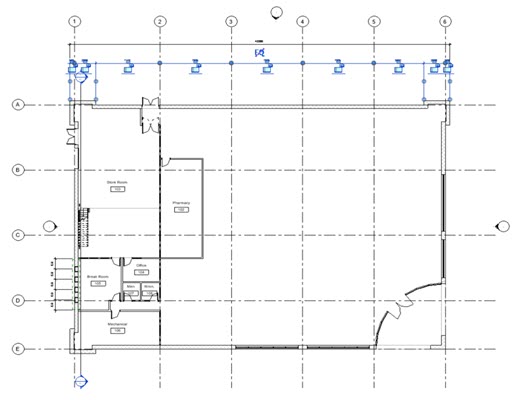

2. Cotez les ouvertures de fenêtres et les intersections pour le mur sud :
   • Cliquez sur le mur extérieur nord encastré.
   • Cliquez sur les murs est et ouest.
   • Placez le curseur au-dessus du bâtiment, puis cliquez pour placer la cote.

3. Cliquez sur Modifier.

Dimensionner les cotes

1. Dans la barre des options :
   • Cliquez sur l'onglet Annoterle groupe de fonctions Cote (Alignée).
   • Sélectionnez Murs entiers pour l'option Choisir.
   • Cliquez sur Options.
   • Dans la boîte de dialogue Options des cotes automatiques, sélectionnez Ouvertures et cliquez sur OK.

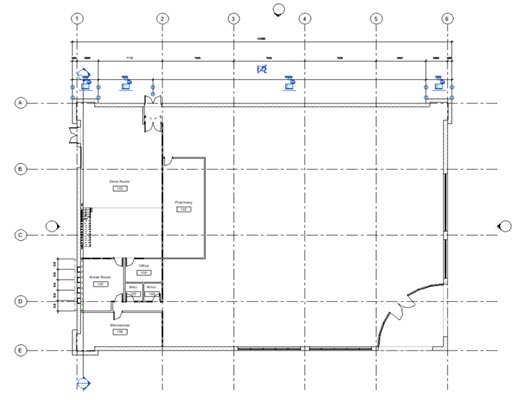

2. Cotez les ouvertures de fenêtres et les intersections pour le mur sud :
   • Cliquez sur le mur extérieur nord encastré.
   • Cliquez sur les murs est et ouest.
   • Placez le curseur au-dessus du bâtiment, puis cliquez pour placer la cote.

3. Cliquez sur Modifier.
