Lorsque vous appliquez des lignes d'esquisse à une vue, les motifs de surface contiennent du bruit ou des incohérences indésirables.

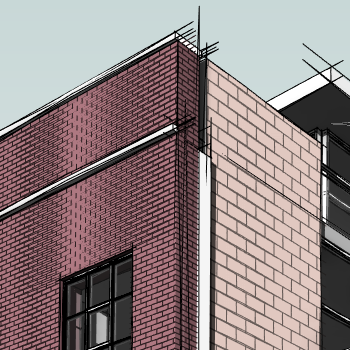

Problème : vous avez activé les lignes d'esquisse dans une vue. A l'emplacement où les motifs de surface s'affichent, les lignes d'esquisse produisent un motif moiré, du bruit visuel ou des incohérences. Vous pouvez observer cet effet avec les éléments qui présentent des petits motifs de surface, notamment le plancher en bois, les tuiles de toiture, les murs en brique et le bardage en clin.
Ces effets sont dus à la quantité de bruit appliqué aux lignes (y compris les motifs de surface) dans le modèle. Lorsque vous appliquez des lignes d'esquisse dans une vue, les lignes longues présentent plus de bruit que les lignes courtes. Ce comportement peut entraîner des motifs irréguliers pour certains éléments de l'élément concerné.
Solutions : effectuez l'une des opérations suivantes pour obtenir l'effet souhaité.
- Désactivez les motifs de surface pour les éléments affectés : cliquez avec le bouton droit de la souris sur un élément et choisissez Remplacer les graphismes dans la vue
par élément ou par catégorie. Développez les motifs de surface, et désactivez la case à cocher Visible.
- Réduisez la valeur du paramètre Bruit dans la boîte de dialogue Options d'affichage des graphismes.
