Créer des rapports

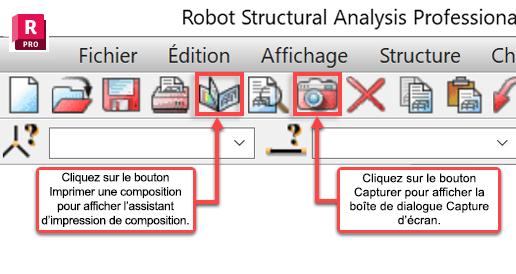

Avec toutes les données de votre projet, telles que l'entrée, la sortie, le dimensionnement et l'impression, stockées en toute sécurité dans un fichier binaire commun, vous pouvez sélectionner le contenu à afficher lors de la création d'un rapport à partir de l'assistant Composition de l'impression et des commandes Capture d'écran de la barre d'outils horizontale.

Remarque : la sélection de votre propre contenu de rapport est une fonction utile pour vérifier une conception schématique ou mener une étude de sensibilité, car l'impression est automatiquement mise à jour lors de chaque étape d'analyse pour refléter la configuration structurelle actuelle.

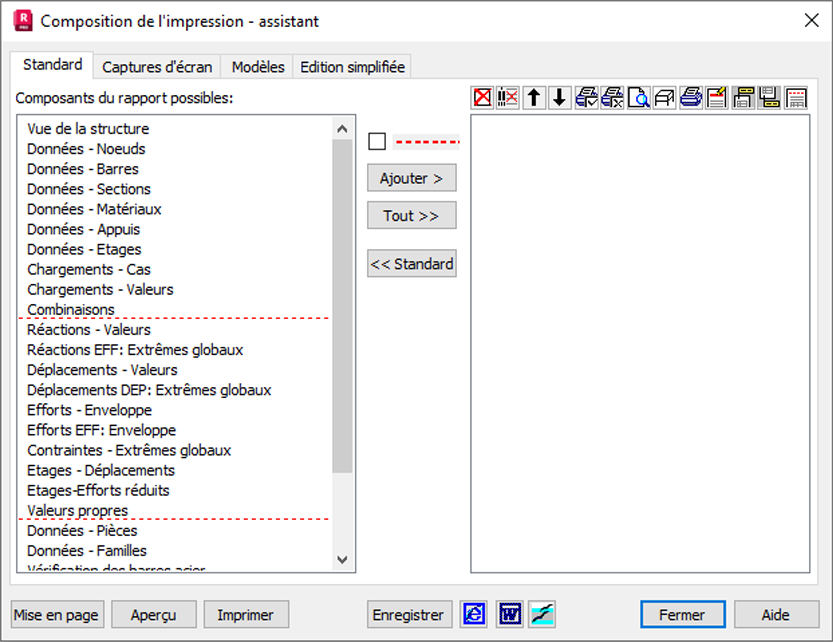

Composition de l'impression

L'assistant Composition de l'impression contient quatre onglets : Standard, Capture d'écran, Gabarits et Édition simplifiée. Utilisez l'onglet Standard pour ajouter des éléments spécifiques que vous souhaitez afficher dans un rapport.

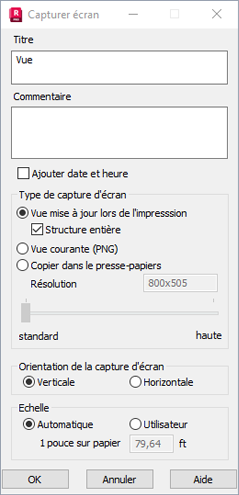

Capture d'écran

Nom. Entrez le nom de la capture d'écran dans cette case.

Commentaire. (Facultatif) Entrez un commentaire dans cette case.

Ajouter date et heure. Utilisez cette commande pour insérer la date et l'heure dans la documentation.

Type de capture d'écran. Il existe quatre options : Vue mise à jour lors de l'impression, Structure entière, Vue courante (PNG) et Copier dans le Presse-papiers.

Résolution. Cette fonction est uniquement disponible lorsque l'option Vue courante (PNG) ou Copier dans le Presse-papiers est sélectionnée.

Orientation de la capture d'écran. Il existe deux options : verticale ou horizontale.

Échelle. Sélectionnez l'échelle de la capture d'écran (automatique ou définie par l'utilisateur).

Remarque : vous pouvez également afficher la liste des captures d'écran disponibles dans l'onglet Capture d'écran de la boîte de dialogue Composition de l'impression.
