Egy vagy több vetített nézetet hoz létre meglévő modelldokumentációs rajznézetekből.
Keres
A vetített nézetek öröklik a szülő nézet léptékét, megjelenítési beállításait és igazítását. Nem használhat elavult rajznézeteket vagy feloldatlan rajznézeteket szülő nézetekként.
Ha kilépett a parancsból, megjelenik az „n vetített projektnézet sikeresen létrehozva” prompt.
Megjegyzés: A VETÍTETTNÉZET parancs nem érhető el a blokkszerkesztőből, amikor referenciát szerkeszt, illetve amikor nézetablakot használ.
A következő promptok jelennek meg.
- Válasszon szülő nézetet
- A szülő nézetként használni kívánt nézetet határozza meg.
- Adja meg a vetített nézet helyét

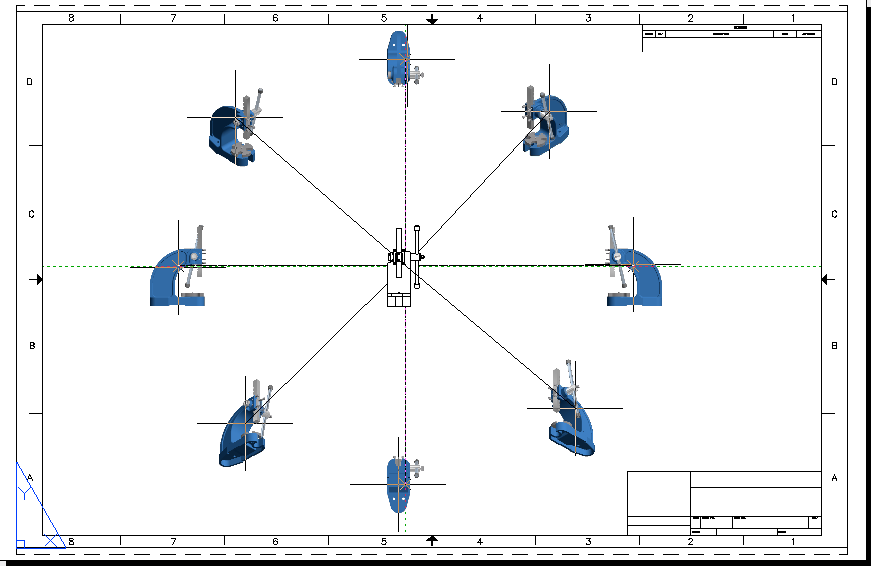

- A vetítés típusa a vetített nézet elhelyezésétől függ. Húzza az előnézetet a kívánt irányba. Az előnézet a helyére ugrik, amikor ortografikus nézethelyzeteket közelít meg. Kattintson a nézet elhelyezéséhez. A prompt addig ismétlődik, amíg a Kilépés opcióra nem kattint.
