Az összetett sraffozási minták több definíciós sort is tartalmazhatnak, és rendelkezhetnek olyan kezdőponttal, amelyből az eltolások kiindulnak.
Nem minden sraffozási minta használja a 0,0 kezdőpontot. Összetettebb minták létrehozásakor a sraffozási minta helyes kialakítása érdekében gondosan meg kell adni minden vonalcsaládhoz a következőket:
- Kezdőpont
- Eltolások
- Szakaszhossz, pont- és hézagminták
A több definíciós sorral meghatározott sraffozási minták megadják az egyes vonalszakaszok rajzolásához használni kívánt hosszúságot és szöget. Az alábbi ábrán az AR-B816 sraffozási mintát leíró definíciós vonalak láthatók:
*AR-B816, 8x16 Block elevation stretcher bond 0, 0,0, 0,8 90, 0,0, 8,8, 8,-8
Egy ilyen mintával sraffozott terület a következőképpen néz ki:
Példa: fordított U minta
A fordított U (egy vonal felfelé, egy vízszintesen és egy lefelé) egy egy egységenként ismétlődő minta, amely 0.5 egység hosszúságú vonalszakaszokból, majd az azokat követő 0.5 egység széles hézagokból áll.
Egy ilyen mintával sraffozott terület a következőképpen néz ki:
Ez a minta a következőképpen definiálható:
*IUS, Inverted U's 90, 0,0, 0,1, .5,-.5 0, 0,.5, 0,1, .5,-.5 270, .5,.5, 0,1, .5,-.5

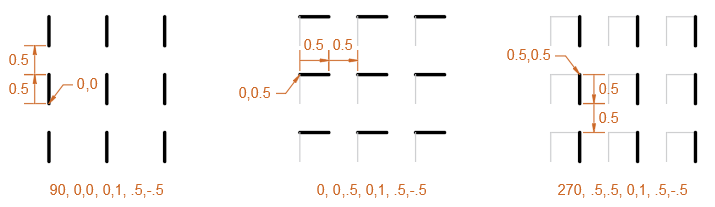

A következőkben a minták megrajzolásának vizuális felbontása látható:
- Az első vonalszakasz a felfelé menő vonalat jelöli, amelynek origója 0,0, és 90 fokos szögben kell megrajzolni.
- A második vonalszakasz a vízszintes vonalat jelöli, amelynek origója 0,0.5, és 0 fokos szögben kell megrajzolni.
- A harmadik vonalszakasz a lefelé menő vonalat jelöli, amelynek origója 0.5,0.5, és 270 fokos szögben kell megrajzolni. A minta harmadik vonalát így is meg lehetett volna adni:
90, .5,0, 0,1, .5,-.5
vagy
270, .5,1, 0,1, -.5,.5
Példa: hatágú csillag
A hatágú csillag minta három olyan szaggatott vonallal hozható létre, amelyek az origóból indulnak ki, és a szög által megadott vektor irányában haladnak.
Egy ilyen mintával sraffozott terület a következőképpen néz ki:
Ez a minta a következőképpen definiálható:
*STARS, Six-pointed star 0, 0,0, 0,.866, .5,-.5 60, 0,0, 0,.866, .5,-.5 120, .25,.433, 0,.866, .5,-.5
