A Jelölőimportálás és a Jelölősegéd gépi tanulással azonosítja a jelölőket, és lehetőséget nyújt a rajzverziók kevesebb manuális munkát igénylő megtekintésére és beszúrására.
A jelölők PDF, PNG vagy JPG formátumban importálhatók, és a Pausz munkaterületen a rajzra vetítve jelennek meg. Az importált fájlban lévő jelölőket automatikusan bszövegként, tmutatóként vagy revízióbuborékként azonosítja a rendszer. A Jelölősegéddel geometriaként szúrhatja be az azonosított jelölőket a rajzba.
Jelölő importálása
A Jelölőimportálással a rajz egy megjelölt verzióját az eredeti fájlra helyezheti, hogy könnyebben megtekinthesse és belefoglalhassa a módosításokat a rajzba. Ha például a rajz egy olyan PDF-verziójával rendelkezik, amelyhez szöveg- és verziómegjegyzések vannak hozzáadva, a Jelölőimportálással rávetítheti a módosított rajzot az eredetire. Vagy ha a rajz nyomtatott, kézzel írt verziómegjegyzésekkel ellátott verziójával rendelkezik, készíthet egy fényképet a nyomtatott verzióról, majd importálhatja azt JPG vagy PNG formátumban.
Az importált fájlt a rendszer automatikusan elhelyezi, és egy új pauszon a meglévő rajzfájl tetejére illeszti. Ha az importált fájl nem megfelelően van illesztve, manuálisan illesztheti, mozgathatja, léptékezheti vagy elforgathatja az importált fájlt.

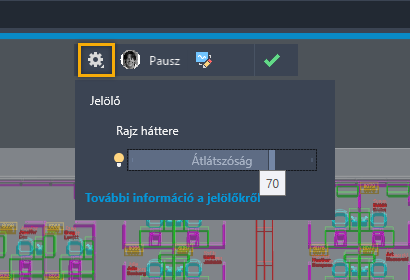

Az importált jelölők megtekintésekor módosíthatja a háttér átlátszóságát az importált jelölő láthatóságának beállításához.
Jelölősegéd

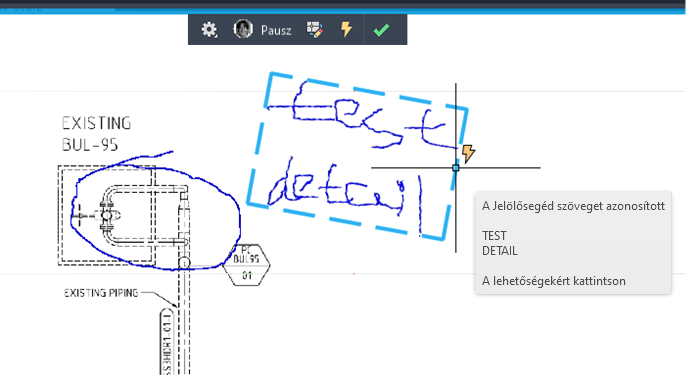

A Jelölősegéd automatikusan szövegként, mutatóként vagy revízióbuborékként azonosítja a jelölőket. Kattintson egy azonosított jelölőre, majd illessze be bszöveg, tmutató vagy revbuborék objektumként. Szerkesztheti a szöveget, mielőtt beszúrná, vagy a vágólapra másolhatja a szöveget.
Jelölők importálása
- Kattintson az elemre. Keres
- Jelölje ki az importálni kívánt PDF-, PNG- vagy JPG-fájlt.
A jelölőfájl lehet az eredeti rajz digitális másolata, fényképe vagy szkennelt verziója.
- Mozgassa el, illessze, forgassa el vagy léptékezze a jelölőt, ha az importált jelölőfájl nem illeszkedik automatikusan a rajzhoz.
A Jelölősegéd használata
- A jelölő importálása után, amikor a pausz meg van nyitva, kapcsolja be a PAUSZHÁTRA és a MARKUPASSISTMODE funkciót.
- Kattintson egy azonosított jelölőre.

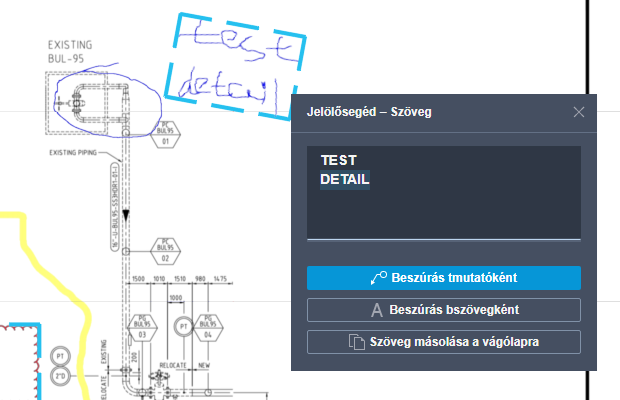

- Ha az azonosított jelölő egy szöveg, akkor válassza az objektum bszövegként vagy tmutatóként történő beillesztését, vagy másolja a szöveget a vágólapra. A szöveg a beillesztése előtt szerkeszthető.
Az objektum a beillesztéskor geometriaként adódik hozzá a rajzhoz.
- Ha a jelölőobjektum revízióbuborékként van azonosítva, beilleszthető revbuborékként.
Új parancsok
JELÖLŐSEGÉD – Elemzi az importált jelölőket, és segítséget nyújt a szöveges megjegyzések és a revízióbuborékok gyorsabb és kevesebb manuális munkát igénylő elhelyezéséhez.
JELÖLŐIMPORT – A jelölőkkel ellátott rajzot (kép/PDF) helyben importálja a DWG-fájlba új pauszként.
Új rendszerváltozók
MARKUPASSISTMODE – Azt vezérli, hogy az azonosított jelölők ki legyenek-e emelve.
MARKUPPAPERDISPLAY – Azt jelzi, hogy a digitális jelölő éppen aktív-e vagy sem.
MARKUPPAPERTRANSPARENCY – Az átlátszóságának mértékét szabályozza, amikor egy digitális jelölő aktív.
