Darabszám

Gyorsan és pontosan megszámlálhatja a rajzban található objektumok példányait. Beilleszthet egy számlálási adatokat tartalmazó táblázatot az aktuális rajzba.

A Számlálás funkció vizuális számlálási eredményeket jelenít meg, és lehetővé teszi a számlálási feltételek részletesebb szabályozását. A modelltérben egyetlen blokk vagy objektum kiválasztásával megszámlálhatók annak példányai. A Darabszám paletta segítségével is megjelenítheti és kezelheti az aktuális rajz megszámlált blokkjait.

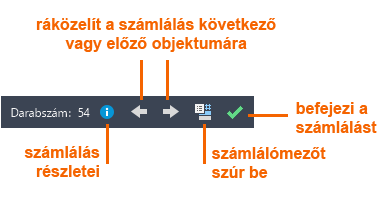

Az aktív számlálásban a Darabszám eszköztár a rajzterület tetején látható. A Darabszám eszköztáron látható az objektumok és hibák száma, a megszámlált objektumok kezelésére szolgáló egyéb vezérlőkkel együtt.

A Számlálás részletei ikon attól függően módosul, hogy az aktuális számlálás tartalmaz-e hibákat. A Darabszám paletta megnyitásához és a további részletek megtekintéséhez kattintson az alábbiak valamelyikére: vagy .

	Megjeleníti a számlálás feltételeit a megszámlált objektumok általános tulajdonságaival, valamint a felhasználói blokkattribútumokat és paramétereket.
	Megjeleníti a számlálás feltételeit az általános tulajdonságokkal, a felhasználói blokkattribútumokat és paramétereket, valamint a megszámlált objektumok hibajelentését. A hibák közé tartozhatnak az átfedésben lévő, szétvetett vagy átnevezett objektumok is.

Megjegyzés: A számlálási lista a más blokkokba ágyazott blokkokat is tartalmazza.

Új parancsok

DARABSZÁM – Megszámlálja, majd kiemeli a kijelölt objektum példányait a rajzban.

DARABSZÁMBEZÁR – Bezárja a Darabszám eszköztárat, és kilép a számlálásból.

DARABSZÁMMEZŐ – Létrehoz egy mezőt, amelynek értéke az aktuális számlálás értéke.

DARABSZÁMLISTA – Megnyitja a Darabszám palettát a megszámlált blokkok megtekintéséhez és kezeléséhez.

DARABSZÁMLISTABEZÁR – Bezárja a Darabszám palettát.

DARABSZÁMNAVKÖVETKEZŐ – Ráközelít a számlálás eredményének következő objektumára.

DARABSZÁMNAVELŐZŐ – Ráközelít a számlálás eredményének előző objektumára.

DARABSZÁMTÁBLÁZAT – Beszúr egy táblázatot a rajzba, amely a blokkneveket és az egyes blokkok darabszámát tartalmazza.

Megváltozott parancsok

MEZŐ – Létrehoz egy bekezdéses szöveg objektumot egy olyan mezővel, amely automatikusan frissíthető a mező értékének megfelelően.

Új rendszerváltozók

COUNTCHECK – Azt vezérli, hogy milyen típusú hibák legyenek ellenőrizve a számlálásban.

COUNTCOLOR – Beállítja az objektumok kiemelési színét a számlálásban.

COUNTERRORCOLOR – Beállítja azon objektumok kiemelési színét, amelyek hibákat okozhatnak a számlálásban.

COUNTERRORNUM – Megjeleníti az aktuális számlálás számhibáit.

COUNTNUMBER – Megjeleníti az aktuális számlálás számát.

COUNTPALETTESTATE – Megadja, hogy a Darabszám paletta meg van-e nyitva vagy be van-e zárva.

COUNTSERVICE – A számlálás háttérben történő indexelését vezérli.
