6. gyakorlat: Kapcsolódó hossz-szelvény nézet létrehozása

A gyakorlat során létrehozhat egy három hossz-szelvény nézetből álló sorozatot, amelyek egy tengely, egy bal és egy jobb eltolás hossz-szelvényt tartalmaznak.

A kapcsolódó hossz-szelvény nézetek olyan kapcsolódó hossz-szelvények gyűjteménye, amelyek külön vannak megrajzolva és függőlegesen rendezve a hossz-szelvény nézetben. Amikor az egyes hossz-szelvények a saját hossz-szelvény nézet hálójukban jelennek meg, több hely jut a hossz-szelvények feliratozására.

Ez a gyakorlat az 5. gyakorlat: Több hossz-szelvénynézet létrehozása rész folytatása.

Kapcsolódó hossz-szelvény nézet létrehozása

1. Nyissa meg a Profile-5F.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz tartalmaz egy terepfelületet, több nyomvonalat és egy hossz-szelvény nézetet. A hossz-szelvény nézet tartalmazza a helyszín nyugati oldala mentén északról délre áthaladó nyomvonal tengely hossz-szelvényét, és a nyomvonal burkolatának bal, illetve jobb szélének (EOP) hossz-szelvényét. Mivel a hossz-szelvényektől zsúfolt a hossz-szelvény nézet, létrehozhat egy kapcsolódó hossz-szelvény nézetsorozatot, így a hossz-szelvények jobban láthatók, és elegendő hely jut a feliratozáshoz.

2. Kattintson a Kezdőlap lap Hossz- és keresztszelvénynézetek panel Hossz-szelvény nézetek legördülő menü Hossz-szelvény nézet létrehozása Keres elemre.
3. A Hossz-szelvény nézet létrehozása varázsló Általános lapján adja meg a következő paramétereket:
   • Nyomvonal kiválasztása: North-South Road
   • Eltolt hossz-szelvények megjelenítése a hossz-szelvény nézetek egymás feletti elhelyezésével: Bejelölve

     A lap alján lévő grafika színe megváltozik, jelezve, hogy a beállítás aktív.

   Megjegyzés:

   A lap Hossz-szelvény nézet stílus beállítását a program figyelmen kívül hagyja. Társíthatja a különböző kapcsolódó hossz-szelvény nézetek stílusait.

4. A Hossz-szelvény nézet létrehozása varázsló bal oldalán kattintson a Kapcsolódó hossz-szelvények elemre.
5. A Kapcsolódó hossz-szelvények lapon adja meg a következő paramétereket:
   • Kapcsolódó nézetek száma: 3
   • Nézetek közötti távolság: 0
     Megjegyzés:

     A Nézetek közötti távolság értéke rajzegységekben szerepel. Pozitív érték a hossz-szelvény nézet hálók közé terek ad. Negatív érték esetén a hossz-szelvény nézet hálók átfedik egymást.

   • Felső nézet stílusa: Stacked - Top
   • Középső nézet stílusa: Stacked - Middle
   • Alsó nézet stílusa: Stacked - Bottom
6. Kattintson a Tovább gombra.
7. A Hossz-szelvény megjelenítési beállításai lap Válassza ki a kapcsolódó nézeteket a beállítások megadásához listájában válassza a Középső nézet beállítást.
   Megjegyzés:

   A listában látható nézetek száma az 5. lépésben megadott Kapcsolódó nézetek száma értéktől függ.

8. Az Adja meg a hossz-szelvény megjelenítési beállításait táblázatban jelölje be a Rajz jelölőnégyzetet a következő hossz-szelvényeknél:
   • EG Centerline
   • Centerline
9. A Válassza ki a kapcsolódó nézeteket a beállítások megadásához listában válassza a Felülnézet lehetőséget.
10. Az Adja meg a hossz-szelvény megjelenítési beállításait táblázatban jelölje be a Rajz jelölőnégyzetet a következő hossz-szelvényeknél:
    • EG Left Offset
    • EOP Left
11. A Válassza ki a kapcsolódó nézeteket a beállítások megadásához listában válassza az Alulnézet lehetőséget.
12. Az Adja meg a hossz-szelvény megjelenítési beállításait táblázatban jelölje be a Rajz jelölőnégyzetet a következő hossz-szelvényeknél:
    • EG Right Offset
    • EOP Right
13. Kattintson a Tovább gombra.
14. A Csőhálózat megjelenítése lap Válassza ki a kapcsolódó nézeteket a beállítások megadásához listájából válassza az Alulnézet lehetőséget.

    A legtöbb csőhálózat a nyomvonal jobb oldalán helyezkedik el. Megadhatja, hogy a csőhálózat komponensei a burkolat jobb szélének hossz-szelvényeit megjelenítő hossz-szelvény nézetben jelenjenek meg.

15. A Jelölje ki a hossz-szelvény nézetben megrajzolni kívánt csőhálózatokat listában jelölje be a Kiválasztás jelölőnégyzetet.
16. A Név oszlopban bontsa ki a Csőhálózat - (1) csőhálózatot.
17. Törölje a következő alkatrészek jelölőnégyzeteinek kijelölését:
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)

    Ezek az alkatrészek a West-East nyomvonalat követő csőhálózat egy ágát képezik.

18. A Válassza ki a kapcsolódó nézeteket a beállítások megadásához listában válassza a Középső nézet lehetőséget.
19. A Jelölje ki a hossz-szelvény nézetben megrajzolni kívánt csőhálózatokat listában jelölje be a Kiválasztás jelölőnégyzetet.
20. Törölje az összes jelölőnégyzetet a következő alkatrészek jelölőnégyzeteinek kivételével:
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)
21. A Válassza ki a kapcsolódó nézeteket a beállítások megadásához listában válassza a Felülnézet lehetőséget.
22. A Jelölje ki a hossz-szelvény nézetben megrajzolni kívánt csőhálózatokat listában jelölje be a Kiválasztás jelölőnégyzetet.
23. Törölje az összes jelölőnégyzetet a következő alkatrészek jelölőnégyzeteinek kivételével:
    • W-E Pipe - (1)
    • W-E Pipe - (2)
    • W-E Structure - (1)
    • W-E Structure - (2)
24. Kattintson a Hossz-szelvény nézet létrehozása gombra.
25. A rajzban tolja el a nézetet a felület jobb oldalán lévő üres területre. Kattintson a hossz-szelvény nézetek elhelyezéséhez.
26. Az Eszköztár Kereső lapján bontsa ki a Nyomvonalak Road: North-South Hossz-szelvény nézetek gyűjteményt.

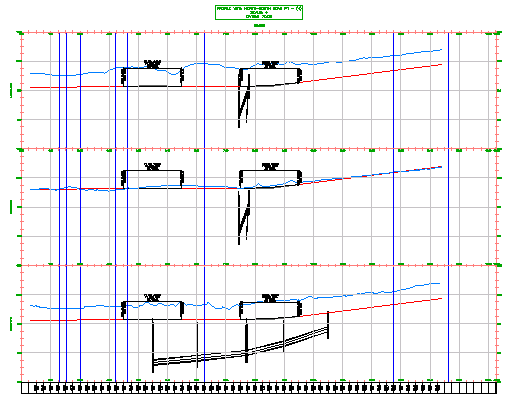

    Figyelje meg, hogy három külön hossz-szelvény nézet jött létre.

A feladatok folytatásához lépjen tovább az Oktatóanyag: Fej- és láblécek használata című fejezetére.
