1. gyakorlat: TIN élek cseréje

Ebben a feladatban számos TIN élet cserélhet ki a felületben.

TIN élek átváltása

1. Nyissa meg a Surface-4A.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Ezen a rajzon a felület egy külső hivatkozású landbase (szárazföldi) képet fedő TIN vonalak formájában jelenik meg.

2. Nagyítson a felület alsó élére.

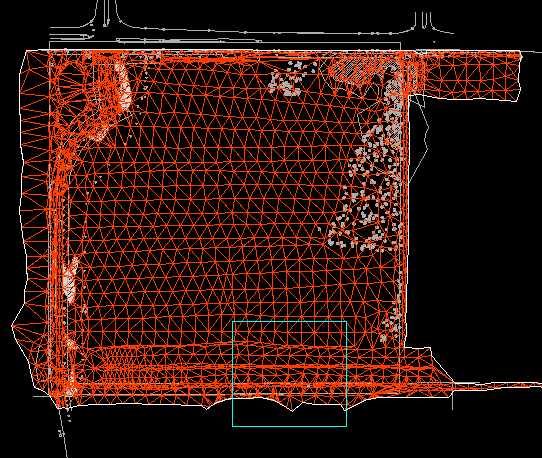

   A nagyítani kívánt terület


3. Az Eszköztár Kereső lapján bontsa ki a Felület Definíció gyűjteményét. Kattintson a jobb gombbal a Szerkesztések elemre.
4. Kattintson az Él átváltása menüpontra.

   A parancssorban egy üzenet jelenik meg, hogy válasszon ki egy élet (vonalat) a cseréhez.

5. A felcseréléshez kattintson a TIN élre.

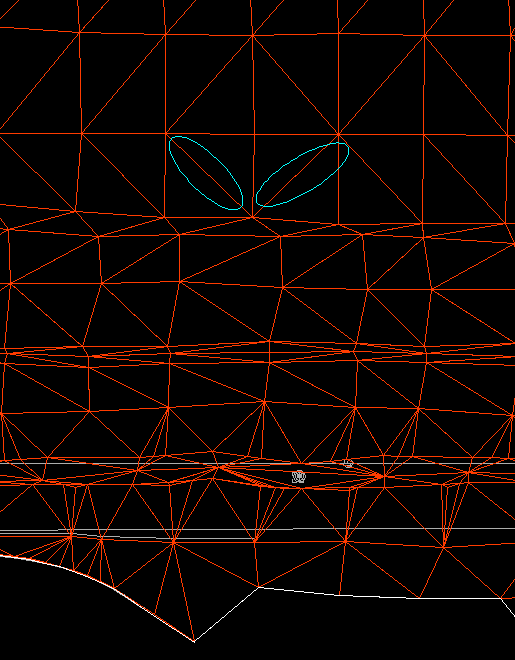

   A felcserélni ajánlott élek



   Az él felcserélődik, ha a következő kritériumok teljesülnek:

   • Az él két látható háromszöget választ el.
   • Az (él segítségével elválasztott) két háromszög által megformált négyszög egy konvex négyszög.
6. További TIN élek cseréjéhez kattintson az élekre, szükség szerint.
7. A parancs befejezéséhez nyomja le az Enter billentyűt.

   A rendszer Élek átváltása műveletek formájában adja hozzá a módosításokat a Kereső lap Szerkesztések listanézetéhez.

   Megjegyzés:

   A listanézet Leírás oszlopa a cserélt él mentén biztosítja a jelölőpont koordinátáit.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: TIN vonalak törlése részre.
