1. gyakorlat: Többnézetű blokkok mozgatása felületre

Ebben a gyakorlatban többnézetű blokkokat illeszthet rajzba, majd a felület megfelelő szintmagasságára helyezheti azokat.

A többnézetű blokk egy olyan Autodesk Civil 3D objektum, amelynek különféle nézeti irányokban különféle megjelenési formái lehetnek.

Az Autodesk Civil 3D előre meghatározott, többnézetű blokkjai elérhetők a DesignCenter központban. Ezek a blokkok különféle elemeket, például jeleket, épületek alapvonalait, fákat és bokrokat tartalmaznak. A DesignCenter alkalmazásban az előre definiált többnézetű blokkok a következő adatmappában találhatók: Data folder \Symbols\Mvblocks.

Többnézetű blokkok beillesztése a rajzba

1. Nyissa meg a Surface-7.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson a Nézet lap Nézetek panel nézetek listaPlan Detail elemre.

   A rajznézet kétirányú utat ábrázol, a sávok között középvonallal elválasztva.

3. Kattintson a Nézet lap Paletták panel Design Center Keres elemre.
4. A DesignCenter alkalmazásban keresse meg a következő mappát: Data folder \Symbols\Mvblocks. Válassza ki a bal oldali ablaktáblában az Mvblocks mappát.

   A jobb oldali ablaktáblában vizsgálja meg a rendelkezésre álló blokkokat.

   Megjegyzés:

   A gyakorlat folytatása előtt rögzítse a DesignCenter palettáját vagy automatikus elrejtéséhez kattintson a következőre: .

5. A jobb oldali ablaktáblában válassza ki az R4-7a Keep Right.dwg rajzot. Kattintson a jobb gombbal. Kattintson a Beszúrás blokként parancsra.
6. A Beillesztés párbeszédpanelen adja meg a következő paramétereket:
   • Beillesztési pont - Megadás a képernyőn: Bejelölve
   • Lépték - Megadás a képernyőn: Bejelölve
   • Lépték - Egységes lépték: Bejelölve
   • Elforgatás - Megadás a képernyőn: Bejelölve
   • Szétvetés: Törölve
7. Kattintson az OK gombra.
8. Amikor a rendszer kéri, hogy adjon meg egy beillesztési pontot a rajzablakban, kattintson a középvonal alsó részén lévő jelre.
9. A léptéktényező alapértelmezett 1 értékének elfogadásához nyomja le az Enter billentyűt.

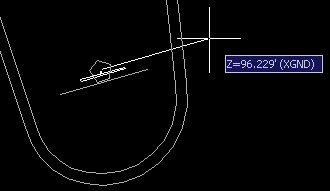

10. Amikor a rendszer kéri, hogy adja meg az elforgatási szöget, nagyítson rá a beillesztési pontra és forgassa el a blokkot addig, amíg a tábla párhuzamos nem lesz a jellel. Az elforgatás szögének beállításához kattintson.

11. A Light Pole 01.dwg rajz beillesztéséhez ismételje meg a 6. és 7. lépéseket.

    Amikor a rendszer kéri, hogy adjon meg egy beillesztési pontot a rajzablakban, kattintson a középvonal középső része mellett lévő jelre. Az alapértelmezett léptéktényező és elforgatási szög elfogadásához nyomja le az Enter billentyűt.

Többnézetű blokkok mozgatása a felületre

1. Kattintson a Nézet lap Nézetek panel nézetek lista 3D Detail elemre.

   A 3D nézetben fontos, hogy az utcalámpablokk a rajz alsó részén és nem a megfelelő felület szintmagasságában helyezkedik el. A következő lépésekben mindkét blokkot a felületre mozgathatja.

2. Kattintson a Módosítás lap Terepadatok panel Felület Kereselemre.
3. Kattintson a Felület lap Felületeszközök panel Mozgatás felületre legördülő menü Blokkok mozgatása a felületre Keres elemre.
4. A Blokkok mozgatása a felületre párbeszédpanelen a Válasszon blokkreferencia-neveket mezőben válassza a Light Pole 01 és az R4-7a Keep Right neveket.
5. Kattintson az OK gombra. Minden kiválasztott blokk elmozdult a jelenlegi szintmagasságból a felületmagasságra a blokk beillesztési pontjában.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Felület renderelése című részre.
