1. gyakorlat: Párhuzamos nyomvonalak létrehozása

Ebben a gyakorlatban dinamikus párhuzamos nyomvonalakat hozhat létre meglévő tengelynyomvonalhoz.

Tengelynyomvonal eltolásainak létrehozása

1. Nyissa meg az Align-6A.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz egy felületet és egy nyomvonalat tartalmaz.

2. Kattintson az Alap lap Terv létrehozása panel Nyomvonal legördülő lista Párhuzamos nyomvonal létrehozása Keres elemre.

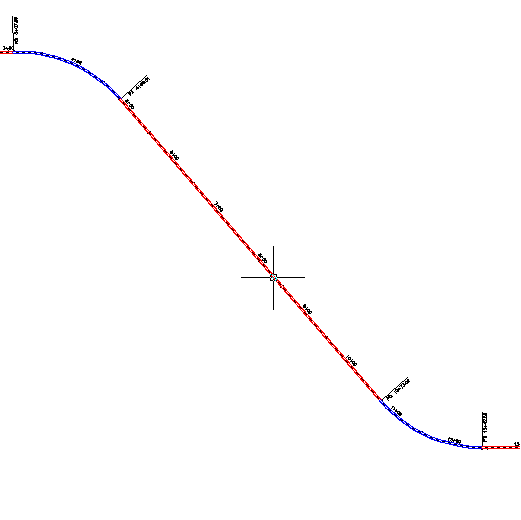

3. Jelölje ki a rajzban a nyomvonalat.

4. A Párhuzamos nyomvonalak létrehozása párbeszédpanelen adja meg a következő paramétereket:
   • Eltolások száma a bal oldalon: 1
   • Eltolások száma a jobb oldalon: 1
   • Növekményes eltolás a bal oldalon: 12
   • Növekményes eltolás a jobb oldalon: 12
   • Nyomvonal stílusa: FSSz
   • Nyomvonalfelirat-készlet: Eltolási feliratok
   Megjegyzés: A párbeszédpanelen található további lehetőségekről, beleértve a szélesítési és a párhuzamos hossz-szelvények létrehozásával kapcsolatos információkért tekintse meg a következőt: Párhuzamos nyomvonal létrehozása párbeszédpanel.
5. Kattintson az OK gombra.

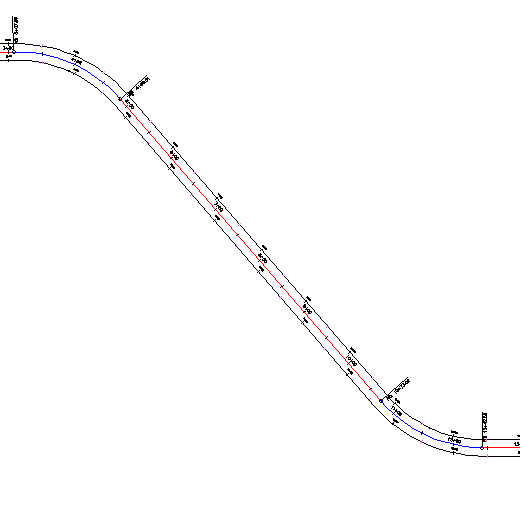

   Egy-egy párhuzamos nyomvonal jön létre a tengelynyomvonal mindkét oldalán.


6. Az Eszköztár Kereső lapján bontsa ki a NyomvonalakPárhuzamos nyomvonalak gyűjteményt.

   Figyelje meg, hogy a létrehozott két nyomvonal a Párhuzamos nyomvonalak gyűjteménybe került. Létrehozhat hossz-szelvényeket, hossz-szelvény nézeteket és mintavonalcsoportokat a párhuzamos nyomvonalakból, ahogyan a szabványos Tengelynyomvonalakból is.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Párhuzamos nyomvonal szerkesztése részre.
