4. gyakorlat: Telek felosztása forgatási vonallal

Ebben a gyakorlatban egy telket oszthat fel egy olyan szakasszal, amely a hátsó vonal referenciapontjából forog.

Ez a gyakorlat a 3. gyakorlat: Telek felosztása csúszóvonallal rész folytatása.

Teleklétrehozási beállítások megadása

1. Nyissa meg a Parcel-1D.dwg nevű fájlt, mely az oktatóanyagok rajzainak mappájában található.
2. Kattintson az Alap lap Terv létrehozása panel Telek legördülő lista Telekkészítő eszközök Keres elemre.
3. A Telektervezési eszközök eszköztáron kattintson a következőre: .
4. Adja meg a következő paramétereket:

   Az egyes paraméterek meghatározásakor figyelje meg, hogy egy előnézeti grafika jelenik meg a Telektervezési eszközök ablak alján.

   Telekméretezés

   Automatikus tervezés

   • Minimális terület: 8000.00
   • Minimális előkert: 40.0000
   • Minimális előkert használata a távolsághoz: Igen
   • Homlokvonal-távolság: 20.0000
   • Minimális szélesség: 40.0000
   • Minimális mélység: 50.0000
   • Maximális mélység használata: Igen
   • Maximális mélység: 200.0000
   • Több megoldás beállítása: Legkisebb terület használata
   • Automatikus mód: Ki
   • Maradék elosztása: Maradék elhelyezése az utolsó telekbe

Telkek létrehozása forgatási vonallal

1. A Telektervezési eszközök eszköztáron kattintson a Forgatási vonal - létrehozás ikonra.
2. A Telkek létrehozása - elrendezés párbeszédpanel Telekstílus területén válassza a Single-Family elemet. Hagyja az egyéb beállításokat az alapértelmezett értékeiken. Kattintson az OK gombra.
3. A rajzban válassza ki a helyszín északkeleti sarkában lévő nagy telek területfeliratát.

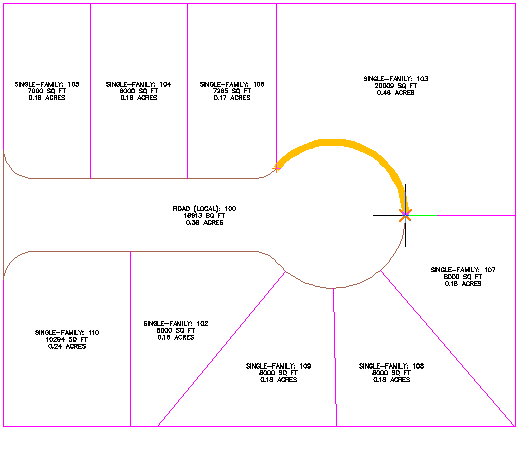

4. Határozza meg a telek homlokvonalának kezdő- és végpontjait a következő képen látható módon.

   Figyelje meg, hogy amikor mozgatja a mutatót a végpont meghatározásához, egy sárga vonal jeleníti meg a javasolt homlokvonalat.

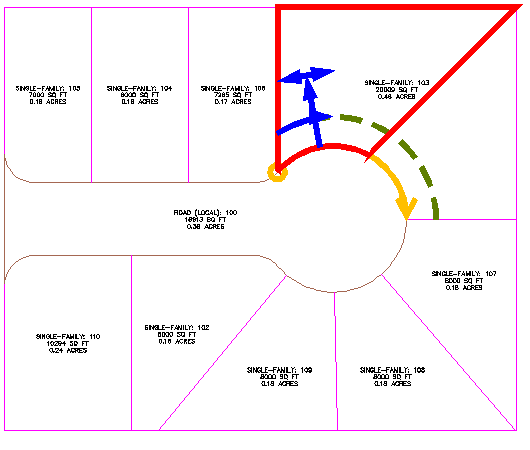

5. Kattintson a telek északkeleti sarkára a forgatási pont meghatározásához.

   Megjelenik egy előnézeti grafika.


6. A telek létrehozásához nyomja le az Enter billentyűt.

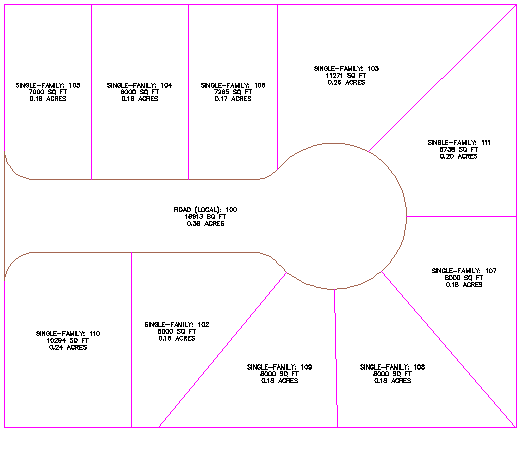

   Az új telek létrejött és a program felirattal látta el.


7. A parancs befejezéséhez nyomja le az ESC billentyűt.

Az oktatóanyag folytatásához lépjen az 5. gyakorlat: Nyomvonalak és telkek használata szakaszra.
