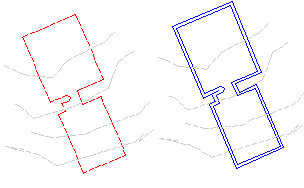

Új vezérlővonal vagy vonallánc létrehozása a kiválasztott vezérlővonal, földmérési alakzat, telekhatár elem vagy vonallánc (2D vagy 3D) alapján távolság és magasságkülönbség megadásával.
Adja meg az eltolási távolságot, az oldalt, a magasságkülönbséget és az abszolút szintmagasságot.
- Kattintson az
Keres elemre.
- Válassza ki az eltolni kívánt objektumot.
Megjegyzés: A kiválasztott objektumnak az alábbi típusok egyikének kell lennie: vezérlővonal, telekhatár elem, földmérési alakzat vagy vonallánc (2D vagy 3D).
- Végezze el a következő műveletek valamelyikét a hely megadásához az eltolás esetében:
- Adja meg az eltolási távolságot, majd válassza ki az eltolni kívánt objektumot.
- Billentyűzze be a Ponton keresztül karakterláncot, majd válassza ki az eltolni kívánt objektumot és a pontot. Az eltolás ezen a ponton keresztül történik.
- Végezze el az alábbiak egyikét:
- Adjon meg egy pontot azon az oldalon, ahol az eltolást el kívánja helyezni. Majd adja meg a magasságkülönbséget vagy az abszolút magasságot az eltoláshoz.
- Billentyűzze be a Többszörös karakterláncot, és adja meg az oldalt és a magasságkülönbséget minden eltoláshoz.
Ha bebillentyűzi a Változó parancsot, akkor egy jelölő jelenik meg az eltolási vezérlővonal első pontján. Megadhatja a magasságkülönbséget az eredeti ponttól, vagy az abszolút magasságot. Miután megadott egy értéket, a program a következő pontra lép, és annak a magasságát kéri be. Ez a vezérlővonal összes pontja esetében folytatódik, amíg be nem fejezi a parancsot.
Megjegyzés: A létrehozott eltolási objektum a hivatkozott forrásobjektumtól függ:- A vezérlővonalak és a földmérési alakzatok eltolt vezérlővonalakat hoznak létre.
- A vonalláncok és a telekhatár elemek eltolt vonalláncokat hoznak létre.
- Válasszon egy másik eltolni kívánt objektumot, vagy nyomja le az Enter billentyűt a parancs befejezéséhez.
