Újdonságok a nyomterv-munkafolyamatokban

Ismerje meg a nyomterv-munkafolyamatok fejlesztéseit.

Újdonságok a 2023.2-es verzióban

• A nyomtervátmenetek létrehozási és szerkesztési funkciója tovább lett fejlesztve:

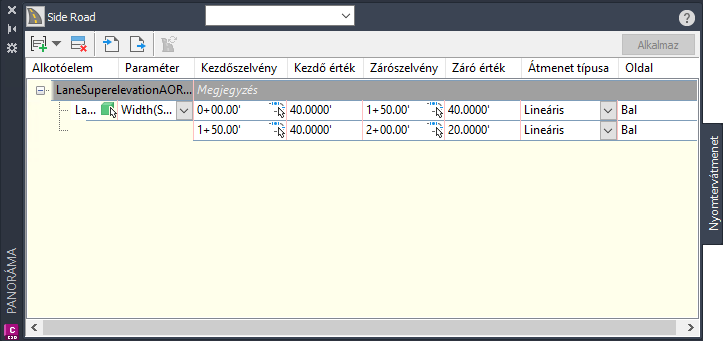

  • Hozzá lett adva egy új munkafolyamat, amellyel egy panorámanézeten keresztül hozhat létre és szerkeszthet nyomtervátmeneteket olyan esetekben, amikor egy alkotóelem valamelyik paraméterét az egyik értékről a másikra kívánja átváltani, például kanyarodósávok vagy buszöblök létrehozásakor.


    Válassza ki a rajzban az átmenethez használni kívánt alkotóelemet és az átvinni kívánt paramétert, majd válassza ki a szelvényeket, az értékeket és az átmenet típusát.

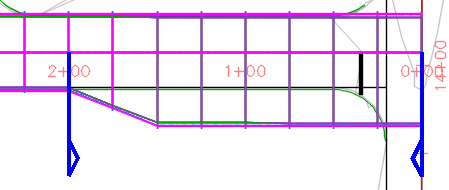

  • Amikor kiválaszt egy sort a panorámanézetben, a hozzá tartozó átmenetet a program kék szimbólumokkal emeli ki a rajzban.


  • Az átmeneteket exportálhatja és importálhatja, hogy más nyomtervekre is alkalmazhassa őket. Létrehozhat egy átmenetet (vagy átmenetek sorozatát) egy nyomtervben, majd exportálhatja az átmeneteket, és importálhatja őket egy új nyomtervbe vagy rajzba.

  További információ: Információk a nyomtervátmenetekről és Nyomtervátmenetek létrehozása.

Újdonságok a 2023-as verzióban

• A nyomtervszilárdtest-tulajdonságkészletek fejlesztései:

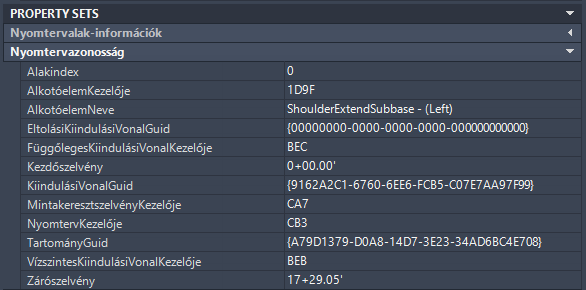

  • Elérhetővé vált egy Nyomtervazonosság nevű tulajdonságkészlet-definíció, amely tartalmazza a NyomtervKezelője, a VízszintesKiindulásiVonalKezelője, a TartományGuid és az Alakindex paramétereket, amelyekkel a felhasználók meghatározhatják a nyomtervszilárdtestek és az alkotóelemeik kapcsolatát.


  • A nyomtervszilárdtestek tovább lettek fejlesztve, hogy a szilárdtest kezelője ne módosuljon, ha a nyomtervszilárdtestek a nyomtervhez való dinamikus hozzákapcsolásakor megváltozik a nyomtervtartományok száma.
  • Ki lett javítva az a probléma, amely miatt a meglévő nyomtervszilárdtestek tulajdonságkészlet-értékei nem frissültek a nyomtervtartomány nevének módosításakor.
  • Új API-k érhetők el, amelyekkel a felhasználók visszakövethetik az alkalmazott alkotóelemeket a nyomtervszilárdtest GUID-azonosítója alapján:
    • OffsetBaselineCollection[System::Guid offsetGUID]: az OffsetBaseline lekérése az OffsetBaselineCollection gyűjteményből a megfelelő GUID-azonosító alapján
    • OffsetBaseline.OffsetGUID: az OffsetBaseline GUID-azonosítójának lekérése
    • BaselineRegionCollection[System::Guid regionGUID]: a BaselineRegion lekérése a BaselineRegionCollection gyűjteményből a megfelelő GUID-azonosító alapján
    • BaselineRegion.RegionGUID: a BaselineRegion GUID-azonosítójának lekérése
• A nyomtervcélzás tovább lett fejlesztve:
  • Hozzá lett adva a Minden beállítása lehetőség, amellyel az összes felületcél egyszerre állítható be.


  • Módosult a felületcélok felhasználói felülete, és mostantól a felületek választógomb helyett legördülő lista segítségével választhatók ki.


  • Lehetségessé vált a fóliák dinamikus célzása (így a nyomterv frissül, ha új objektumokat adnak hozzá a célfóliához). Ha egy teljes fólia van kiválasztva célként, akkor a későbbiekben új objektumok adhatók hozzá ehhez a fóliához, és azok dinamikusan, célként lesznek hozzáadva.

    Ha a fólián lévő objektumok módosítását vagy hozzáadását követően frissíteni kívánja a nyomtervet, a következő munkafolyamatok valamelyikét kell használnia:

    • A nyomterv Célhozzárendelés párbeszédpanelének megnyitva kell lennie a fólia módosításakor, vagy a fólia módosítását követően újból meg kell nyitni.
    • Másik lehetőségként futtathatja a ForceUpdateCorridor vagy ForceUpdateAllCorridors parancsot a nyomterv újraépítésének kényszerítéséhez és a módosítások alkalmazásához.
    • Ha a nyomterv egyéb aspektusai avultak el, és emiatt jelenik meg a megfelelő jel a nyomterv neve mellett a Kereső fán, akkor az Újraépítés paranccsal is alkalmazhatja a dinamikus fólián végrehajtott módosításokat.
      Megjegyzés: Az Újraépítés parancs nem mindig a várt módon működik, még akkor sem, ha a nyomterv elavult és megjelenik az elavulásra figyelmeztető jel. Az Újraépítés parancs csak akkor működik, ha a nyomterv elavulttá válik az ugyanazon tartományban vagy ugyanazon bázisvonalon végrehajtott módosítások miatt.

    További információ: Célhozzárendelés párbeszédpanel.

  • Hatékonyabbakká vált a Célhozzárendelés párbeszédpanel szűrőinek használata.
    • Mostantól támogatott a csillag használatát a szűrőkön belüli kulcsszavas kereséskor.
    • A szűrő mostantól tartalmaz egy „Összes keresési eredmény kiválasztása” nevű lehetőséget, amellyel a kulcsszavas keresés eredménye automatikusan kiválasztható a szűrőkben.
    • A szűrő mostantól tartalmaz egy „Aktuális kijelölés hozzáadása a szűrőhöz” nevű lehetőséget, amely biztosítja, hogy a kulcsszavas keresés ne szüntesse meg a meglévő kijelölést.
  • Tovább lett fejlesztve a különböző célok esetén megjelenő eszköztipp, amely mostantól tíz megadott célt jelenít meg. Ha a fólia összes objektuma ki lett választva, a fólia egyetlen objektumként jelenik meg az eszköztippben, és az eszköztipp nem jeleníti meg egyesével a fólia objektumait.
