Ismerje meg a nyomott csőhálózatok fejlesztéseit.
Újdonságok a 2023.2-es verzióban
- Lehetségessé vált nyomott csőhálózatok csatlakoztatása gravitációs hálózati műtárgyakhoz.
További információ: Nyomott csőhálózati csövek és gravitációs hálózati műtárgyak csatlakoztatása és leválasztása.
- Mostantól megjeleníthetők a csatlakoztatott nyomócsövek a gravitációs hálózat Műtárgy tulajdonságai párbeszédpanelén. További információ: Csatlakozások lap (Műtárgy tulajdonságai párbeszédpanel).
Megjegyzés: A vízgyűjtők a Csatlakozások lapról az új
Vízgyűjtők lapra lettek áthelyezve a Műtárgy tulajdonságai párbeszédpanelen.
- Mostantól feliratozhatók a gravitációs műtárgyakhoz csatlakoztatott nyomócsövek a Szöveg minden egyes elemhez feliratstílus-komponens használatával és a Műtárgy – minden nyomócső típus kiválasztásával.

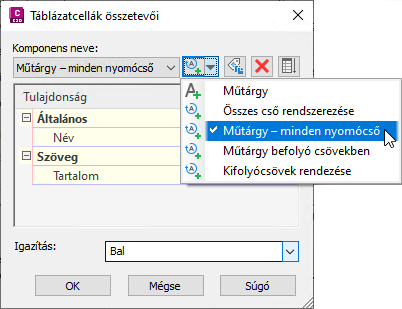

- Lehetségessé vált a gravitációs műtárgyakhoz csatlakoztatott nyomócsövek hozzáadása táblázatokban.
Táblázatoszlop beállításakor válassza a Műtárgy – minden nyomócső lehetőséget.
- Mostantól létrehozhatók Szöveg minden egyes elemhez feliratstílus-komponensek nyomott csőhálózati idomokhoz és szerelvényekhez, hogy feliratozni lehessen a csatlakoztatott nyomócsöveket.
- Az idomok és a szerelvények mostantól SP pontokhoz rögzülnek a csőhálózat fogókkal való szerkesztésekor. Az idomok és a szerelvények a cső nem mozgatott végéhez viszonyítva egy helyben maradnak.

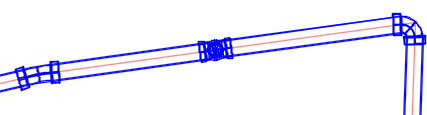

Szerelvény helye a bal oldali idom mozgatása előtt

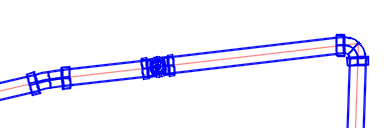

| Szerelvény helye a bal oldali idom mozgatása után
|
---|
|
|
Ha a cső végét a meglévő idomok vagy szerelvényeken túl mozgatva rövidíti le, akkor ezeket az alkatrészeket eltávolítja a program.
-
Hozzá lett adva egy új csúszófogó az idomok és szerelvények beillesztési pontjainál. A korábbi csúszófogók el lettek távolítva az alkatrészek oldalairól. Az új csúszófogó lehetővé teszi traszterek használatát a beillesztési pont kívánt helyre való igazításához.

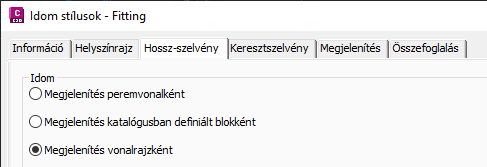

- Hozzá lett adva a Megjelenítés vonalrajzként lehetőség az idomok és szerelvények hossz-szelvény nézetben való megjelenítéséhez. Ezzel a beállítással megjelenítheti az alkatrészek egyszerű nézetét a hossz-szelvény nézetben.
További információ: Hossz-szelvény lap (Idom stílusa párbeszédpanel) és Hossz-szelvény lap (Szerelvény stílusa párbeszédpanel).
-
Hozzá lett adva a Csővezeték újracsatolása parancs, amellyel a nyomott csőhálózati alkatrészeket újracsatolhatja az alapul szolgáló csővezeték-nyomvonalhoz, ha le lettek választva az alapul szolgáló nyomvonalról a szerkesztéskor. További információ: Nyomott csőhálózatok újracsatolása az útvonalaikhoz.
- Hozzá lett adva egy szalagbeállítás, amellyel elérheti a Nyomott szilárdtestek újragenerálása parancsot a hiányzó 3D szilárdtestek újbóli létrehozásához az idomok és szerelvények esetében. Ezt a parancsot akkor használhatja, ha a csőalkatrészek hiányoznak a helyszínrajzi vagy hossz-szelvény nézetből. További információ: Nyomott csőhálózati szilárdtestek újragenerálása.
- A csővezeték hossz-szelvényének felülírt helyei mostantól rögzítve vannak a geometriához, így ha az ezt követő (0+0) szelvényezés módosul, a felülírások a megfelelő geometriához lesznek rögzítve, és a szelvényezés frissül a felülírások esetében.
Újdonságok a 2023-as verzióban
A Civil 3D 2023-ban a nyomott csőhálózatok az ügyfelek kéréseinek megfelelően lettek továbbfejlesztve.
- A következő fejlesztések történtek a nyomott csőhálózatok hossz-szelvény nézetben való szerkesztési folyamata esetében:
- Ha egy csővezeték hossz-szelvénye eltolási stílusának beállítása Vágási hossz, a csővezeték hossz-szelvényén lévő MSP-k száma mostantól kevesebb, vagyis csak a vágási hosszoknál és az íveknél leszek elhelyezve.
- Mostantól a csővezeték szerkesztésekor a hossz-szelvény nézetben meg lehet törni a nyomócsövet egy MSP-pontnál, ha a csővezeték hossz-szelvénye eltolási stílusának beállítása Vágási hossz.

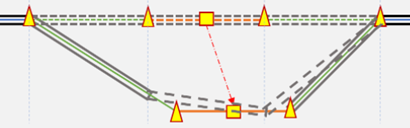

A fogóval történő szerkesztés korábbi viselkedése hossz-szelvény nézetben

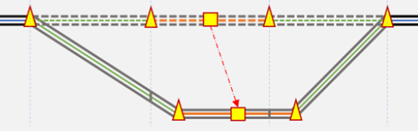

| A fogóval történő szerkesztés új viselkedése hossz-szelvény nézetben
|
---|
A fogó húzásakor a program a szaggatott vonalak mentén rajzolta meg a csövet.
|
A fogó húzásakor a program a fent látható módon rajzolja meg a csöveket.
|
- Lehetségessé vált az alapértelmezett vágási hosszal nem rendelkező nyomócsövek vágási hosszának megadása. További információ: Alakzatbeállítások szerkesztése – Nyomott csőhálózat párbeszédpanel.
- Lehetségessé vált egy csővezeték különböző hossz-szelvényeinek követése. Ez a funkció a Csővezeték hossz-szelvényének beállításai párbeszédpanel Felülírások lapján, a Referencia hossz-szelvény oszlopban érthető el, a Dinamikus oszlop helyén. Ezzel a funkcióval elrendezési hossz-szelvényt követő szelvénytartományt hozhat létre. További információ: Csővezeték hossz-szelvényének beállításai párbeszédpanel.

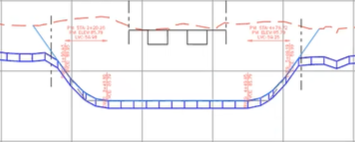

A referencia hossz-szelvény követése előtt

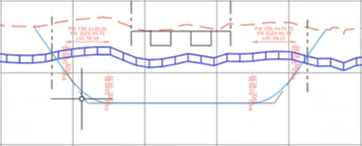

| A referencia hossz-szelvény felülírási tartományban való követése után
|
---|
|
|
- A nyomás alatt álló alkatrészek legördülő listájában mostantól a „Keresés kulcsszó szerint” lehetőség jelzi, hogy a lista kereshető.
- Lehetségessé vált helyszínrajzi nézetben a nyomott csőhálózatokhoz vagy gravitációs hálózatokhoz hossz-szelvény nézeti feliratokban hozzáadott tulajdonságkészlet-információk megjelenítése.
- Frissült a csővezetékekben lévő nem támogatott geometriákkal kapcsolatos figyelmeztetés szövege.
