Come visualizzare i collegamenti tra indicatori di computo e oggetti

Per visualizzare il collegamento corrente tra un indicatore di computo e un oggetto, attenersi alla procedura indicata di seguito. La visualizzazione dei collegamenti è particolarmente utile in presenza di molti indicatori, soprattutto quando non si è al corrente delle relative associazioni. Questa procedura consente di attivare la rappresentazione di visualizzazione Generale per le opzioni Àncora indicatore ad entità e Àncora indicatore esteso ad entità nella vista corrente.

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione visualizzazioni ..
2. Espandere Gruppi.
3. Selezionare la visualizzazione corrente, in grassetto nell'elenco Gruppi.
4. Fare clic sulla scheda Controllo della rappresentazione di visualizzazione.
5. Nell'elenco Oggetti, individuare le opzioni Àncora indicatore ad entità e Àncora indicatore esteso ad entità, quindi selezionare la rappresentazione di visualizzazione Generale per entrambe.
6. Fare clic su OK.
7. Se necessario, rigenerare il disegno.

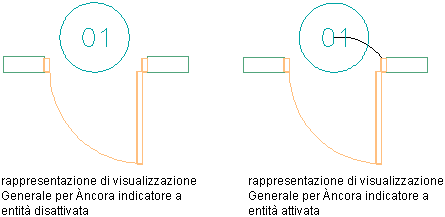

   Il collegamento fra l'indicatore di computo e l'oggetto è rappresentato dall'arco visualizzato. L'indicatore e l'oggetto sono associati mediante i corrispondenti punti di inserimento.
