Come aggiungere definizioni di elemento delle facciate continue come componenti di visualizzazione

Per aggiungere definizioni di elemento delle facciate continue, attenersi alla procedura indicata di seguito. Per poter controllare le proprietà di visualizzazione degli elementi di una facciata continua secondo la definizione assegnata all'elemento, è necessario creare dei componenti di visualizzazione per ciascuna definizione di elemento.

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettonici, quindi Stili di facciata continua.
3. Selezionare lo stile di facciata continua da modificare.
4. Selezionare la scheda Proprietà visualizzazione.
5. Selezionare Modello come rappresentazione di default.
6. Fare clic su .

   Nell'elenco di default dei componenti sono inclusi solo i tre elementi di base e i contrassegni delle celle.

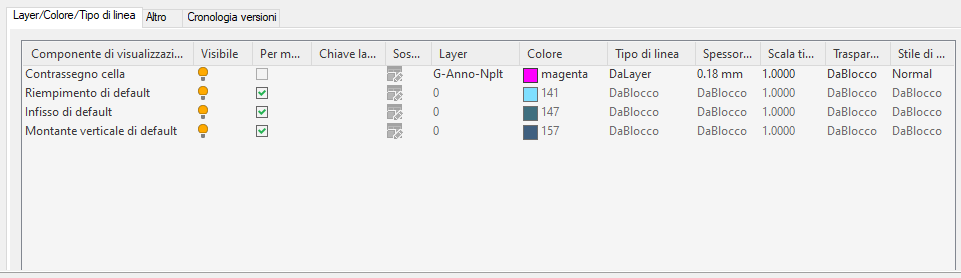

   Componenti di visualizzazione di default per facciate continue

7. Fare clic su Altri, quindi su Aggiungi.
8. In Tipo componente, selezionare Riempimento, Infisso o Montanti verticali.
9. Immettere un nome in Nome componente, oppure fare clic su Seleziona elemento e selezionare un elemento dall'elenco.
10. Fare clic su OK.
11. Fare clic sulla scheda Layer/Colore/Tipo di linea.

    La definizione di elemento aggiunta viene visualizzata nell'elenco dei componenti.

12. Fare clic sulla scheda Altro per continuare ad aggiungere definizioni di elementi oppure fare clic su OK due volte.
