Nello stile di quota AEC è possibile specificare i seguenti punti di quota per i muri:
| Selezione | Descrizione | Esempio |
|---|---|---|
| Totale | Quota i due punti esterni di tutti i muri quotati. |
 |
| Lunghezza muri: contorni esterni | Quota i contorni esterni di tutti i muri selezionati. Quando i contorni dei muri si sovrappongono, vengono assegnate quote soltanto ai contorni rivolti nella direzione della quota. |
 |
| Lunghezza muri: Lunghezza muro | Quota la lunghezza di ciascun muro nell'insieme di selezione. |
 |
| Larghezza muro: Totale | Quota la larghezza totale di un muro. |
 |
| Larghezza muro: Tutti i componenti | Quota la larghezza di ciascun componente di un muro. |
 |
| Larghezza muro: Al centro | Quota la linea d'asse di un muro a componente singolo o multiplo |
 |
| Larghezza muro: Per stile | Quota i componenti muro in base alle impostazioni dello stile di muro |
 |
| Larghezza muro: Strutturali per stile | Quota i componenti strutturali del muro in base alle impostazioni dello stile di muro. |
 |
| Intersezioni muri | Quota i punti di intersezione dei muri collegati ai muri selezionati. |
 |
Punti di quota per i componenti muro
La quotatura dei componenti muro può essere specificata in due diversi punti: nello stile di muro e nello stile di quota AEC.
Nello stile di muro è possibile impostare le seguenti informazioni inerenti la quota:

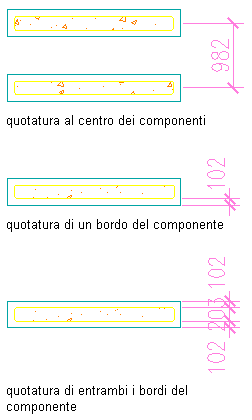

- Lato del componente da quotare: nello stile di muro è possibile specificare se la quotatura va eseguita sul lato positivo, sul lato negativo o sul centro del componente stesso per ciascun componente muro. Il lato positivo e negativo di un muro sono determinati dalla direzione di tracciatura del muro. Se si disegna il muro da sinistra a destra, il lato positivo è il lato sinistro (superiore). Se invece si disegna il muro da destra a sinistra, il lato positivo è il destro (inferiore). Se si sceglie di quotare soltanto un lato di un componente muro, è possibile selezionare il lato positivo o negativo del muro.
- Funzione strutturale: è possibile impostare un componente muro come strutturale o non strutturale. Quando si imposta lo stile di quota AEC è possibile limitare la quotatura ai soli componenti strutturali del muro oppure estenderla a tutti i componenti.

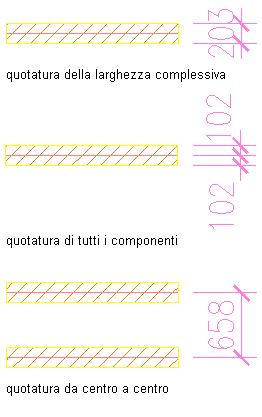

Nello stile di quota AEC è possibile definire le seguenti impostazioni aggiuntive o sostitutive per la quotatura dei componenti muro:
- Per stile: i punti di quotatura selezionati nello stile di muro vengono utilizzati per la quotatura della larghezza dei componenti muro.
- Strutturali per stile: vengono utilizzati i punti di quota specificati per i componenti strutturali dello stile di muro.
- Tutti i componenti: vengono quotati tutti i componenti muro
- Totale: la quotatura viene applicata alla larghezza complessiva del muro.
- Al centro: la quotatura viene applicata al centro del muro.
