Per modificare un blocco multivista di Architectural Desktop e aggiungere una proprietà annotativa ad ogni blocco di ciascuna vista, attenersi alla procedura indicata di seguito. Tale procedura può essere inoltre utilizzata per aggiornare quote AEC.
- Aprire il disegno di Architectural Desktop legacy in AutoCAD Architecture 2023 toolset.
- Nel nuovo disegno di AutoCAD Architecture 2023 toolset specificare la stessa scala di annotazione utilizzata nel disegno di Architectural Desktop legacy.
- Fare clic su
. - Nella finestra di dialogo Modifica definizione blocco, selezionare il primo blocco da modificare e quindi fare clic su OK.

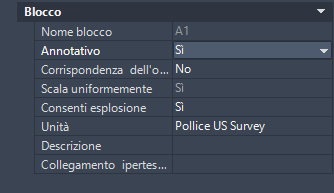

- Nella sezione Blocco del riquadro proprietà, impostare Annotativo su Sì.
- Nella scheda contestuale della barra multifunzione di Editor blocchi, fare clic su Chiudi l'Editor blocchi e salvare le modifiche.
- Ripetere la procedura per i blocchi restanti delle altre viste del blocco multivista.
- Alla riga di comando, immettere AGGIORNANNOT per aggiornare i blocchi selezionati.
Ai blocchi selezionati viene applicata la proprietà annotativa.
