Quando si ruotano le quote AEC verticali di oltre 90 gradi, vengono invertiti i lati del testo della quota. In alcuni casi, se le quote fanno parte di una serie di quote, tale risultato è indesiderabile.
Il grip di inversione del testo consente di risolvere il problema in quanto scambia le impostazioni di posizione del testo verticale e di direzione di lettura in modo da consentire la corretta visualizzazione della quota. Di seguito sono indicate nel dettaglio le impostazioni che vengono modificate:
- L'impostazione del testo verticale definita nello stile di quota AutoCAD viene sostituita con il valore Sotto.
- La direzione di lettura viene impostata da sinistra verso destra a destra verso sinistra o viceversa.
- I testi delle quote con sostituzione di posizione vengono invertiti rispetto alla relativa posizione.
Nota: È inoltre possibile eseguire tali modifiche nello stile di quota AutoCAD sottostante. Le modifiche verranno in tal modo estese a tutte le quote con tale stile, indipendentemente dal fatto che siano state ruotate o meno. Nella maggior parte dei casi una sostituzione su una quota specifica risulterà più efficace.
- Selezionare la quota ruotata.

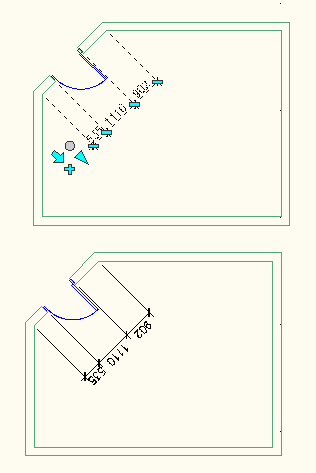

- Fare clic sul grip Inverti testo sul lato opposto della linea di quota
.
