Per creare un modificatore di muro da una polilinea aperta, attenersi alla procedura indicata di seguito. La polilinea può essere disegnata nella posizione che verrà occupata dal modificatore di muro oppure è possibile proiettare sul muro il modificatore creato. Non può però essere una polilinea chiusa.

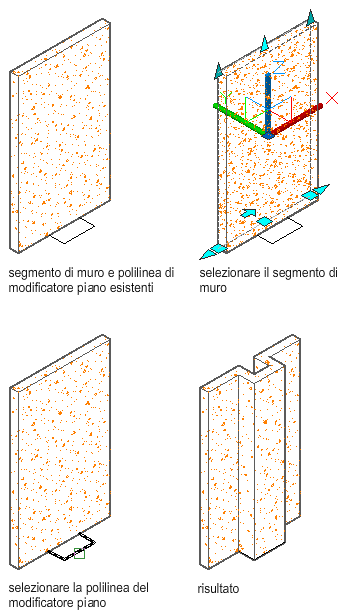

Conversione di una polilinea in un modificatore piano muro
Il modificatore piano muro creato viene aggiunto al muro selezionato e viene salvato come stile di modificatore di muro applicabile ad altri muri.

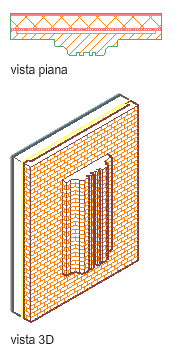

Modificatore piano muro nelle viste piana e 3D
- Disegnare la polilinea nella forma del modificatore di muro.
- Selezionare un muro a cui applicare un modificatore di muro.
- Scegliere
.
- Selezionare la polilinea.
- Immettere s (Sì) per cancellare la polilinea selezionata oppure n (No) per lasciarla nel disegno.
- Immettere un nome per lo stile di modificatore di muro creato dalla polilinea.
- Selezionare il componente di muro a cui applicare il modificatore di muro.
- Per scostare la faccia opposta del componente selezionato nella forma del modificatore di muro, selezionare Offset faccia opposta.

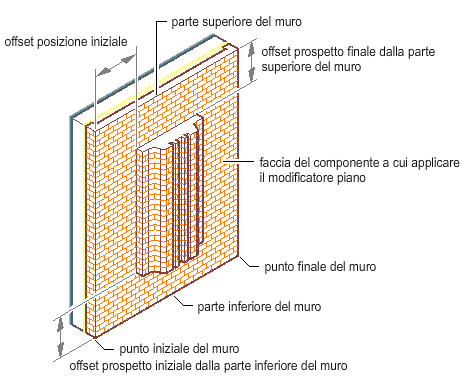

Applicazione di un modificatore piano muro e applicazione dell'offset alla faccia del componente opposta
- Specificare la posizione verticale del modificatore sul componente del muro.
Per... Procedere nel modo seguente... Specificare l'altezza iniziale del modificatore di muro Immettere un valore per Offset prospetto iniziale, quindi specificare se l'offset si verifica dalla parte superiore del muro, dall'altezza di base del muro, dalla linea di base del muro o dalla parte inferiore del muro. Specificare l'altezza finale del modificatore di muro Immettere un valore per Offset prospetto finale, quindi specificare se l'offset si verifica dalla parte superiore del muro, dall'altezza di base del muro, dalla linea di base del muro o dalla parte inferiore del muro. Immettere un valore di offset negativo per specificare una posizione verso il basso.
Parametri di posizione del modificatore piano muro
- Fare clic su OK.
