Per modificare le proprietà di una vista dello spazio modello, attenersi alla procedura indicata di seguito.
Nota: Se si modificano le proprietà di una vista dello spazio modello, le istanze della vista posizionate su un foglio come viste del foglio non vengono aggiornate. Le nuove impostazioni saranno presenti solo nelle nuove istanze della vista dello spazio modello. Ad esempio, se nella vista di uno spazio modello denominata Scale ovest viene definita la scala di 1/8 di pollice = 1 piede e 0 pollici, la vista viene posizionata su un foglio in tale scala. Se in seguito il fattore di scala viene modificato in 1/4 di pollice = 1 piede e 0 pollici, le viste fogli esistenti non verranno aggiornate con la nuova scala, che verrà utilizzata solo per le nuove viste fogli.
- Nella barra degli strumenti Accesso rapido, fare clic su Navigatore progetto
. - Fare clic sulla scheda Viste.
- Nella vista struttura dei disegni selezionare il disegno della vista che contiene la vista dello spazio modello da modificare ed espanderlo. Nota: Per modificare il nome, la descrizione o il fattore di scala di una vista dello spazio modello, non è necessario aprire il disegno della vista associata. Per modificare i contorni dello spazio modello, è invece necessario aprire il disegno della vista associata.

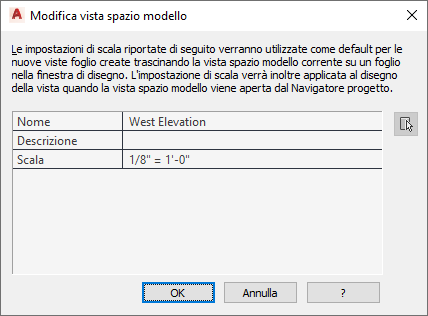

- Fare clic con il pulsante destro del mouse, scegliere Proprietà e modificare le proprietà della vista dello spazio modello:
Per... Procedere nel modo seguente... Modificare il nome della vista dello spazio modello Immettere un nuovo nome. Modificare la descrizione della vista dello spazio modello Fare clic sul campo Descrizione e modificare la descrizione. Modificare il fattore di scala della vista dello spazio modello Selezionare un nuovo fattore di scala dall'elenco. - Per modificare i contorni dello spazio modello, fare clic su
e ridefinire i contorni sullo schermo. - Fare clic su OK.
