Per modificare mediante grip l'altezza di una singola superficie di un vano estruso 3D attenersi alla procedura indicata di seguito.
Nota: Questa procedura è valida per vani sia associativi che non associativi.

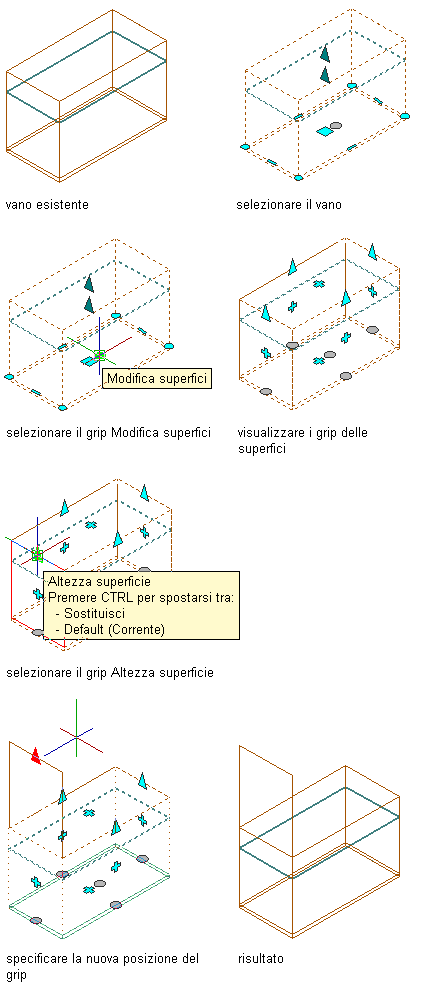

- Verificare che sia attiva la vista assonometrica 3D.
- Selezionare il vano estruso 3D per il quale si desidera cambiare l'altezza di una superficie e fare clic sul grip Modifica superfici.
- Selezionare il grip Altezza superficie per la superficie che si desidera modificare e trascinarlo fino all'altezza desiderata oppure immettere il valore dell'altezza.
Suggerimento: Se si riesce a spostare il grip dell'altezza di una superficie ma non è possibile visualizzare le modifiche alla superficie risultanti, è possibile che il componente di visualizzazione delle superfici sia stato disattivato nello stile del vano o nelle proprietà di visualizzazione dell'oggetto.
