Come specificare i bordi di un assieme porta/finestra che utilizzano un'assegnazione di infisso

Quando si crea un'assegnazione di infisso, è necessario specificare i bordi dell'infisso che utilizzeranno tale assegnazione.

I bordi dell'infisso senza assegnazioni non verranno visualizzati

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare uno stile di assieme porta/finestra.
4. Fare clic sulla scheda Convenzioni design.
5. Nel riquadro sinistro, selezionare una griglia.
6. Selezionare un'assegnazione di infisso.

   È possibile specificare i bordi dell'infisso solo selezionando l'opzione Posizione.

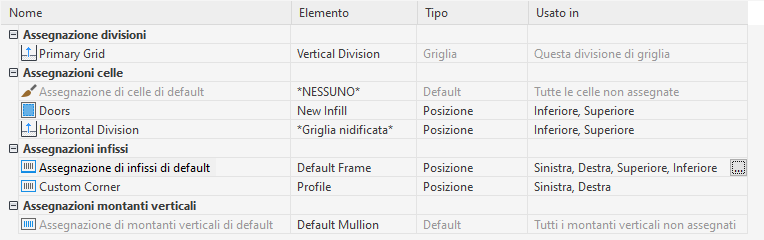

7. Fare clic sulla colonna Usato in, quindi fare clic su .


8. Selezionare i bordi che dovranno utilizzare l'assegnazione - Sinistra, Destra, Superiore o Inferiore - e fare clic su OK.

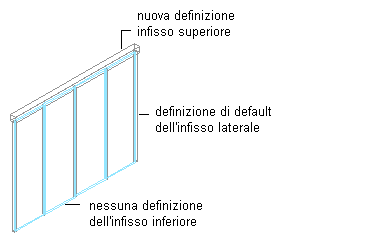

   Specificazione delle definizioni di infissi di diverse assiemi porta/finestra

   Nota: Non assegnare più definizioni ad uno stesso bordo dell'infisso poiché verrà utilizzata solo l'ultima definizione assegnata.
9. Fare clic su OK.
