Gli stili di oggetto appartenenti alla categoria Oggetti multifunzionali rappresentano in genere oggetti di aiuto utilizzati per definire o migliorare altri stili di oggetto o oggetti simbolo quali blocchi di mascheramento o blocchi multivista.
Poligoni AEC
I poligoni AEC si rivelano utili per la definizione di riempimenti per facciate continue e pannelli facciata continua, di aree bidimensionali nonché per altre operazioni di annotazione. Possono ad esempio essere utilizzati per lo strumento Linea di taglio nella tavolozza degli strumenti Annotazione.
Convenzioni di denominazione per i poligoni AEC
Il formato di denominazione di un poligono AEC varia a seconda del tipo di utilizzo del poligono. Uno stile di poligono AEC che definisce il riempimento di una facciata continua richiederà ad esempio una convenzione di denominazione meno flessibile rispetto ad uno stile poligono che definisce semplicemente un'area:
<Scopo poligono AEC> - <Descrizione (facoltativo)>
Nomi di stili di poligono AEC di esempio:
| Descrizione dello stile di poligono AEC | Nome di esempio |
|---|---|
| Stile di poligono AEC utilizzato per la striscia di un riempimento di pietra con una porta girevole in una facciata continua. | Riempimento pietra + Porte girevoli - Striscia scura riempimento pietra |
Definizioni di classificazione
Le classificazioni rappresentano un metodo per attribuire una connotazione più specifica ad un tipo di oggetto generico. Gli stili di muro possono ad esempio essere utilizzati anche per definire oggetti diversi dai muri, quali armadietti, piani di appoggio, sottogronde e così via. L'assegnazione di classificazioni agli oggetti consente di controllare se tali oggetti sono contenuti in un computo o visualizzati con altri tipi di oggetti simili.
Convenzioni di denominazione per le definizioni di classificazione
Le definizioni di classificazione rappresentano semplicemente un elenco. Spesso tali elenchi si basano su altri elenchi o strutture dati documentati, mentre in altri casi possono essere riferiti a tipi di oggetti specifici e alle relative caratteristiche. Le convenzioni di denominazione adottate variano a seconda dello scopo della definizione di classificazione.
| Scopo della definizione di classificazione | Convenzione di denominazione |
|---|---|
| Definizioni di classificazione basate su elenchi o strutture dati esistenti | <Nome o descrizione struttura dati> |
| Definizioni di classificazione per un tipo di oggetto e uno scopo specifici | <Tipo oggetto> <Scopo> |
Nomi di definizioni di classificazione di esempio:
| Descrizione della definizione di classificazione | Nome di esempio |
|---|---|
| Definizione di classificazione applicabile a tutti i tipi di oggetto basata sulla struttura Uniformat II | Uniformat II |
| Definizione di classificazione per porte, finestre e assiemi per la classificazione basata sulla fase di costruzione. | Porte-Finestre Fase |
Procedure ottimali per l'utilizzo delle definizioni di classificazione:
- È possibile assegnare una classificazione alle singole istanze di un oggetto, tuttavia nella maggior parte dei casi è preferibile classificare interi stili di oggetto. È consigliabile classificare tutti gli stili di oggetto che definiscono la geometria, ovvero tutti gli elementi che vengono considerati oggetti architettonici anziché oggetti documentazione.
- È necessaria una certa flessibilità nell'impostazione del parametro Applica a per una definizione di classificazione. In molti casi è possibile che una definizione di classificazione, a seconda degli elementi inclusi nel relativo elenco di classificazioni, sia indicata per molti o addirittura per tutti i tipi di oggetto.
- Se una definizione di classificazione contiene molti elementi, è consigliabile ordinare gerarchicamente le classificazioni al suo interno. Ad esempio, se si crea una definizione di classificazione che racchiude il formato MasterSpec II, è possibile posizionare le categorie di suddivisione principali nel livello superiore e le sezioni all'interno di tali suddivisioni in un livello inferiore.
- È consigliabile memorizzare le classificazioni utilizzate di frequente, in particolar modo quelle utilizzate per la classificazione di singoli oggetti, nei disegni modello.
Stili di chiavi layer
Gli stili di chiavi layer rappresentano un componente fondamentale degli standard layer automatizzati. Con AutoCAD Architecture 2023 toolset vengono forniti diversi stili di chiavi layer predefiniti basati sugli standard del settore più utilizzati esistenti. È inoltre possibile impostare stili di chiavi layer personalizzati.
Convenzioni di denominazione per gli stili di chiavi layer
<Nome società o altro ID univoco (facoltativo)> <Nome standard (facoltativo)> <Elemento descrittivo (facoltativo)>
Nomi di stili di chiavi layer di esempio:
| Descrizione dello stile di chiavi layer | Nome di esempio |
|---|---|
| Stile di chiavi layer basato sullo standard britannico BS1192 | BS1192 |
| Stile di chiavi layer basato sulle linee guida AIA Layer Guidelines versione 3.0, con impostazioni non conformi alle linee guida Tri-Services Plotting Guidelines grazie all'utilizzo di stili di stampa con nome. | AIA v3 |
| Stile di chiavi layer creato dalla società X da utilizzare con lo standard layer aziendale per progetti medici. | Progetti medici società X |
Procedure ottimali per l'utilizzo degli stili di chiavi layer:
- È consigliabile basare gli stili di chiavi layer personalizzati su uno standard layer di AutoCAD Architecture 2023 toolset strutturato che definisce il formato di denominazione layer per i layer personalizzati. Le sostituzioni delle chiavi layer non possono essere applicate alle chiavi layer non basate su uno standard layer.
- Poiché gli stili di chiavi layer definiscono colore, spessore di linea, tipo di linea e stile di stampa per ciascun layer incluso nello stile, è necessario che siano compatibili con il sistema di visualizzazione in uso. Prima di impostare uno stile di chiavi layer personalizzato è necessario disporre di un sistema di visualizzazione che è stato collaudato e con cui si ha una certa familiarità.
- Con AutoCAD Architecture 2023 toolset viene fornito un numero elevato di stili di chiavi layer preimpostati. È consigliabile modificare e aggiungere chiavi layer ad uno degli stili predefiniti in base alle proprie esigenze anziché crearne uno ex novo.
- Ricordarsi di specificare lo standard layer e lo stile di chiavi layer da caricare automaticamente in tutti i nuovi disegni nelle impostazioni di disegno. È inoltre necessario specificare che, se lo stile di chiavi layer principale è stato modificato di recente, lo stile di chiavi layer in uso deve essere ricaricato in tutti i disegni esistenti. Per ulteriori informazioni, vedere la sezione Disegni modello in Risorse di contenuto all'interno del presente capitolo.
Definizioni elenco
Non esistono convenzioni di denominazione e procedure ottimali per le definizioni elenco.
Definizioni di blocco di mascheramento
I blocchi di mascheramento sono definizioni di stile basate sui simboli che consistono in una definizione di forma che funge da oggetto di mascheramento insieme ad altri elementi grafici aggiuntivi.
Convenzioni di denominazione per le definizioni di blocco di mascheramento
Le definizioni di blocco di mascheramento sono oggetti simbolici, pertanto le convenzioni di denominazione per tali definizioni sono simili a quelle utilizzate per le definizioni di blocco standard. Dal momento che è preferibile memorizzare le definizioni di blocco di mascheramento come contenuto AEC, il nome di tali definizioni dovrebbe indicare la categoria di contenuto AEC a cui appartiene la definizione di blocco di mascheramento:
Campo descrittivo>_<Campo descrittivo (facoltativo)>_...<Dimensioni (facoltativo)>
Nomi di definizioni di blocco di mascheramento di esempio:
| Descrizione della definizione di blocco di mascheramento | Nome di esempio |
|---|---|
| Installazioni luminose fluorescenti 2x2' da utilizzare in un progetto Architectural con unità di misura inglesi. | I_Elettr_InstLumin_Fluor_2x2 |
| Tavolo da riunione personalizzato creato da o per la società X da utilizzare in progetti con unità di misura inglesi. | Società X_I_Arredam_Tavolo_Riunione |
Procedure ottimali per l'utilizzo delle definizioni di blocco di mascheramento:
- Quando si crea geometria che funge da elemento grafico aggiuntivo per una definizione di blocco di mascheramento, è consigliabile crearla nel layer 0 con colore, spessore di linea, tipo di linea e stile di stampa impostati su DABLOCCO, a meno che non sia necessario sostituire tali valori con un valore specifico.
Nota: È possibile assegnare proprietà univoche a colore, spessore di linea, tipo di linea e stile di stampa prima che tali elementi vengano definiti come blocchi di mascheramento solo agli oggetti selezionati come Grafica aggiuntiva. Tali sostituzioni verranno ignorate dagli oggetti che costituiscono la forma di mascheramento una volta che tali oggetti vengono inseriti in una definizione di blocco di mascheramento. Dopo l'inserimento vengono utilizzate le assegnazioni delle rispettive rappresentazioni di visualizzazione.
- È opportuno memorizzare i blocchi di mascheramento come contenuto AEC, in modo che siano facilmente accessibili da Design Center. È inoltre possibile utilizzare uno strumento basato sulla tavolozza per consentire agli utenti di trovare tali blocchi senza dover esplorare l'intera struttura di cartelle del contenuto AEC.
Stili di elemento massa
A differenza di molti altri tipi di oggetto di AutoCAD Architecture 2023 toolset, gli elementi massa non devono essere inclusi in un determinato stile di elemento massa per poter essere utilizzati. Molti elementi massa possono essere creati nello stile standard senza alcuna ripercussione. È tuttavia possibile definire stili di elemento massa per creare assegnazioni di materiale, assegnazioni di classificazione e sostituzioni di rappresentazioni di visualizzazione predefinite.
Convenzioni di denominazione per gli stili di elemento massa
Massa - <Assegnazione di classificazione (facoltativo)> - <Assegnazione di materiale>
Nomi di stili di elemento massa di esempio:
| Descrizione dello stile di elemento massa | Nome di esempio |
|---|---|
| Elemento massa da utilizzare come colonna decorativa, appartenente alla classificazione B2010 - Muri esterni della definizione di classificazione Uniformat II a cui è stato assegnato il materiale Finiture.Pannello di gesso e gesso ricoperto.Gesso.Intonaco.Fine.Marrone. | Massa - Muro esterno - Intonaco marrone |
| Elemento massa non classificato per utilizzo generico a cui è stato assegnato il materiale Finiture.Pavimenti.Piastrella.Marmo.Verde scuro. | Massa - Piastrelle marmo verde scuro |
Procedure ottimali per l'utilizzo degli stili di elemento massa:
- Gli strumenti e le tavolozze degli strumenti possono consentire l'accesso agli stili di elemento massa. È possibile eseguire diverse operazioni con uno strumento che fa riferimento ad uno stile di elemento massa:
- È possibile creare uno strumento che assegni per impostazione predefinita una forma della massa e uno stile di massa ad un elemento massa.
- È possibile creare uno strumento che assegni per impostazione predefinita uno stile di massa, ma non la forma della massa. Tale operazione risulta utile per assegnare uno stile di massa ad un oggetto esistente tramite la voce Applica le proprietà strumento a del menu di scelta rapida, senza modificare la forma dell'oggetto.
- Per default gli elementi massa vengono creati in una chiave layer generica chiamata MASSELEM, dal momento che non definiscono un tipo specifico di oggetto architettonico. Mediante l'utilizzo di uno strumento è possibile posizionare gli elementi in una chiave più appropriata per il tipo di oggetto che dovranno rappresentare.

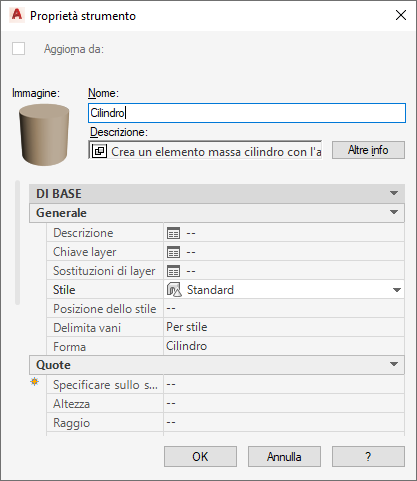

Proprietà strumento per uno strumento Stile di elemento massa: il nome dello strumento è stato modificato al fine di renderlo più descrittivo. Inoltre, poiché l'elemento massa creato tramite lo strumento deve definire una colonna decorativa classificata come muro esterno, il creatore dello strumento inserisce l'elemento massa nel layer definito dalla chiave WALL nello stile di chiavi layer corrente. Nell'esempio anche la forma cilindrica dell'elemento massa è stata predefinita, dal momento che definisce un tipo di oggetto ben preciso e non solo una determinata assegnazione di materiale.
Definizioni di materiale
Le definizioni di materiale sono componenti fondamentali del sistema di visualizzazione di AutoCAD Architecture 2023 toolset e, insieme alle definizioni di stile e oggetto, rappresentano un potente strumento per l'automazione delle visualizzazioni in viste piane, sezioni e prospetti. È inoltre possibile utilizzare una definizione proprietà automatica di tipo Materiale per collegare le assegnazioni di materiale (e le proprietà di tali materiali) in una tabella di computo di oggetti a cui sono stati assegnati tali materiali.
Convenzioni di denominazione per le definizioni di materiale
<Categoria materiale generica>.<Campo descrittivo aggiuntivo>.<Campo descrittivo aggiuntivo (facoltativo)>...<Colore (facoltativo)>
Nomi di definizioni di materiale di esempio:
| Descrizione della definizione di materiale | Nome di esempio |
|---|---|
| Gettata locale di calcestruzzo, aggregato esposto, consistenza media | Cemento.Gettata locale.Aggregato esposto.Medio |
| Piastrella per pavimenti in marmo verde scuro | Finiture.Pavimenti.Piastrella.Marmo.Verde scuro |
Procedure ottimali per l'utilizzo delle definizioni di materiale:
- Seguire tutte le procedure disponibili per standardizzare i materiali. Al fine di prevenire la modifica accidentale delle definizioni di materiale standard è consigliabile salvare il disegno della libreria dei materiali principale come file di sola lettura e consentire l'accesso a tale file solo ad un numero ristretto di utenti autorizzati.
- Utilizzare gli standard di progetto per assicurare che nei disegni di progetto vengano utilizzati i materiali standard di progetto e dell'azienda.
- Non utilizzare i pulsanti Modifica materiale e Aggiungi nuovo materiale nella scheda Materiali di Gestione stili. Sebbene tali pulsanti possano sembrare strumenti efficienti per la modifica e la creazione istantanee di nuovi materiali, possono rivelarsi rischiosi in quanto favoriscono la modifica accidentale di un materiale che è stato applicato ad una moltitudine di diversi stili di oggetto, con ripercussioni potenzialmente serie sulla qualità grafica del disegno, nonché la creazione di materiali difformi dalle definizioni di materiale standard.

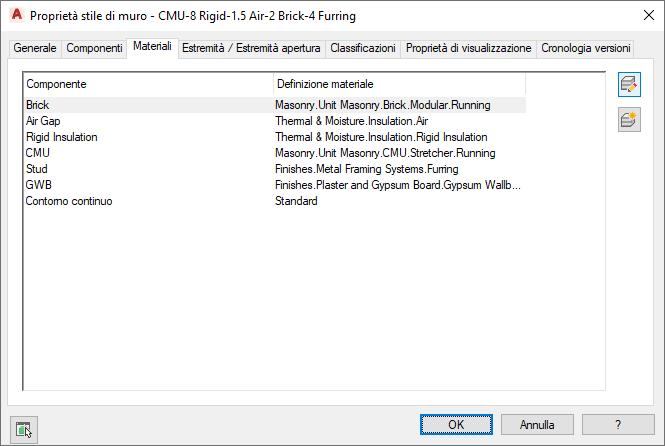

Pulsanti Modifica materiale e Aggiungi nuovo materiale nella scheda Materiali di Gestione stili: possono sembrare strumenti efficienti per la creazione istantanea di nuovi materiali, tuttavia il relativo utilizzo è sconsigliato dal momento che tali pulsanti favoriscono la creazione accidentale di materiali non standard.
- Assegnare materiali standard agli strumenti basati sulla tavolozza in modo che gli utenti possano accedere a tali strumenti in modo semplice e rapido senza dover cercare il file della libreria dei materiali in Gestione stili.
- Le definizioni di materiale rappresentano essenzialmente una raccolta di rappresentazioni di visualizzazione, pertanto è consigliabile posizionare sostituzioni stile in ciascuna rappresentazione di visualizzazione per tutte le definizioni di materiale create.
- Quando si definiscono e modificano materiali è consigliabile prestare attenzione al livello di dettaglio, in particolar modo quando vengono definiti modelli di tratteggio e scale di modelli di tratteggio. Nei disegni modello di default sono disponibili tre rappresentazioni di visualizzazione per le definizioni di materiale relative alla dipendenza dalla scala. È possibile creare configurazioni di visualizzazione aggiuntive con rappresentazioni di visualizzazione associate per funzionalità di dipendenza dalla scala avanzate. Sono disponibili le seguenti rappresentazioni di visualizzazione per la dipendenza dalla scala:
Configurazione di visualizzazione Rappresentazione Definizione materiale General High Detail Dettaglio alto General Medium Detail Dettaglio medio General Low Detail Dettaglio basso - Quando si modifica una definizione di materiale di tipo General Screened o General Reflected Screened, è necessario assegnare i componenti ad un layer a cui è stato assegnato un colore o uno stile di stampa che esegue la stampa attenuata se il colore e il tipo di linea sono impostati su DALAYER. Queste rappresentazioni di visualizzazione sono state ideate per l'utilizzo da parte di consulenti che necessitano di un disegno di sfondo attenuato. È possibile impostare come corrente una delle configurazioni di visualizzazione attenuate ed esportare il disegno di AutoCAD Architecture 2023 toolset in un formato AutoCAD. Se si assegnano componenti a layer attenuati, i consulenti e i collaboratori potranno eseguire il controllo della visualizzazione tramite le opzioni di controllo layer standard di AutoCAD.
Nota: Per default, le rappresentazioni di visualizzazione attenuate nei modelli con unità di misura inglesi e metriche utilizzati negli Stati Uniti assegnano componenti di visualizzazione del materiale al layer A-Anno-Scrn, per una maggiore uniformità con le linee guida AIA Layer Guidelines.
Definizioni di blocco multivista
Le definizioni di blocco multivista possono essere utilizzate sia per i simboli geometrici sia per i simboli di annotazione, in particolare divisori e bolle delle griglie di colonne.
Convenzioni di denominazione per le definizioni di blocco multivista
| Blocchi multivista per la definizione della geometria | <Sistema unità di misura (facoltativo)>_<Categoria oggetto generale>_<Tipo di oggetto specifico>_<Campo descrittivo (facoltativo)>_<Campo descrittivo (facoltativo)> |
| Blocchi multivista per la definizione delle annotazioni | <Sistema unità di misura (facoltativo)>_<Tipo/scopo annotazione>_<Campo descrittivo (facoltativo)> |
Nomi di definizioni di blocco multivista di esempio:
| Descrizione della definizione di blocco multivista | Nome di esempio |
|---|---|
| Definizione di blocco multivista per un letto matrimoniale da utilizzare in un progetto con unità di misura inglesi | I_Arredam_Letto_Matrimoniale |
| Definizione di blocco multivista per un WC sospeso da utilizzare in un progetto con unità di misura metriche. | M_Idraulica_WC_Sospeso |
| Definizione di blocco multivista per un divisorio | Divisorio |
| Definizione di blocco multivista per una bolla della griglia di colonne di forma quadrata | I_GrigliaCol_Bolla_Quadrata |
È opportuno assegnare nomi coerenti e appropriati anche alle definizioni di blocco per componenti di vista di blocchi multivista.
Convenzioni di denominazione per le definizioni di blocco vista
| Blocchi vista di blocchi multivista per la definizione della geometria | <Sistema unità di misura (facoltativo)>_<Categoria oggetto generale>_<Tipo di oggetto specifico>_<Campo descrittivo (facoltativo)>_<Indicatore direzione vista> |
| Blocchi vista di blocchi multivista per la definizione delle annotazioni | <Sistema unità di misura (facoltativo)>_<Tipo/scopo annotazione>_<Qualificatore (2D, dipendente dalla scala e così via)> |
Nomi di blocco vista di esempio:
| Descrizione del blocco vista | Nome di esempio |
|---|---|
| Vista piana 2D di un blocco multivista per un letto matrimoniale | I_Arredam_Letto_Matrimoniale_P |
| Vista frontale 2D di un blocco multivista per un letto matrimoniale | I_Arredam_Letto_Matrimoniale_F |
| Modello 3D di un blocco multivista per un letto matrimoniale | I_Arredam_Letto_Matrimoniale_M |
| Blocchi di bolle della griglia di colonne 2D con attributo per il blocco multivista delle bolle della griglia | I_BolleGriglia_2D |
Procedure ottimali per l'utilizzo delle definizioni di blocco multivista:
- È consigliabile limitare l'utilizzo di blocchi multivista per la definizione di simboli di annotazione a bolle della griglia, divisori e indicatori di computo. Per definire un blocco multivista da utilizzare come indicatore di computo, utilizzare lo strumento Crea indicatore, a cui è possibile accedere scegliendo
.
- Sono disponibili due rappresentazioni di visualizzazione di default per i blocchi multivista. La rappresentazione Generale viene utilizzata per la maggior parte delle viste piane. Se è necessario definire un blocco multivista dipendente dalla scala, è tuttavia possibile utilizzare la rappresentazione Piano insieme alle rappresentazioni Piano più dettagliato, Piano meno dettagliato e a tutte le rappresentazioni di visualizzazione eventualmente create per viste piane su scala diversa. In tali casi, non utilizzare la rappresentazione di visualizzazione Generale.
- Utilizzare l'Autocomposizione Crea contenuto AEC per memorizzare le definizioni di blocco multivista anziché memorizzarle nel modello. L'unica eccezione a questa regola è rappresentata dalle definizioni di blocco multivista personalizzate per le bolle della griglia di colonne.
Profili
I profili sono definizioni 2D generiche che agevolano la definizione della geometria inclusa in altri stili. È ad esempio possibile convertire una forma 2D in un profilo per definire una forma del corrimano. Il profilo viene quindi estruso lungo la ringhiera con uno stile in cui il profilo viene utilizzato per la definizione del corrimano.
Convenzioni di denominazione per le definizioni di profilo
<Uso profilo>_<Campo descrittivo>_<Campo descrittivo aggiuntivo (facoltativo)>_<Dimensioni (facoltativo)>
Nomi di definizioni di profilo di esempio:
| Descrizione della definizione di profilo | Nome di esempio |
|---|---|
| Profilo per la definizione di un caposaldo del corrimano per uno stile di ringhiera | RINGH_Caposaldo |
| Profilo per la definizione di un pannello per una porta a vetri | Porta (un cardine)_Vetri |
| Profilo per la definizione di una base 1x4 di una definizione di sweep muro | BaseMuro_1x4 |
| Profilo per la definizione di una gronda 2x10 per uno stile di bordo di soletta del tetto | Gronda_2x10 |
