Come raccordare un componente mazzetta

Per modificare una mazzetta mediante l'applicazione di un raccordo ad un componente muro, attenersi alla procedura indicata di seguito.

1. Selezionare il segmento di muro con la mazzetta da modificare.
2. Scegliere scheda Murogruppo MazzettaModifica dinamica mazzetta.
3. Selezionare il componente in cui è presente l'angolo da raccordare.

   È possibile raccordare l'angolo di un singolo componente per volta. Premere ESC per deselezionare i componenti.

4. Scegliere scheda Modifica dinamicagruppo EditaRaccorda.
5. Specificare il raggio di raccordo.
6. Selezionare il primo bordo componente da raccordare.
7. Selezionare il secondo bordo componente da raccordare.
8. Salvare o ignorare le modifiche.

   Per...	Procedere nel modo seguente...
   Salvare come nuovo stile le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheSalva con nome.
   Eliminare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheAnnulla.
   Salvare le eventuali modifiche apportate durante la sessione di modifica dinamica	Scegliere scheda Modifica dinamicagruppo ModificheFine.

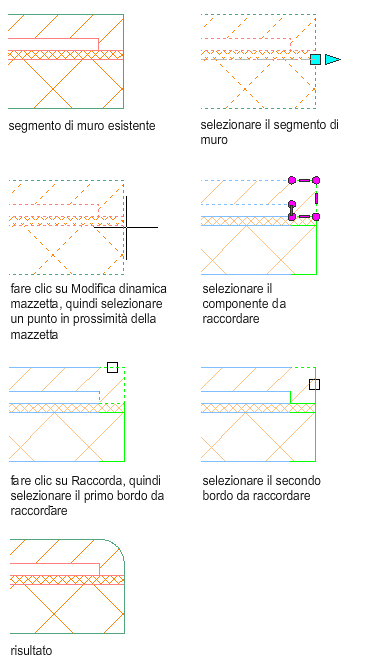

   Nell'esempio seguente viene raccordato l'angolo di un rivestimento esterno in mattoni.
