Come rimuovere montanti verticali dalla griglia di un assieme porta/finestra

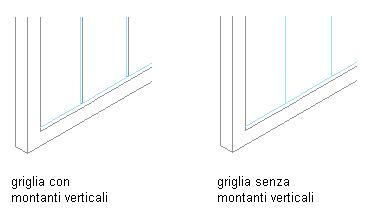

Per rimuovere un montante verticale da un assieme porta/finestra, attenersi alla procedura descritta nella presente sezione. È possibile creare una definizione di montante verticale con larghezza e profondità zero. I riempimenti adiacenti si espanderanno fino a riempire lo spazio occupato dal montante verticale. Questo è un metodo efficace per rappresentare le vetrate continue.

Rimozione di un montante verticale dalla griglia di un assieme porta/finestra

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare uno stile di assieme porta/finestra.
4. Selezionare la scheda Convenzioni design.
5. Nel riquadro sinistro, selezionare la griglia da cui rimuovere un montante verticale.
6. Creare una nuova assegnazione di montante verticale e immettere 0 (zero) per la larghezza e la profondità.
7. In Assegnazioni montanti verticali, selezionare la definizione di montante verticale creata per i bordi delle assegnazioni di montante verticale in cui si intende rimuovere i montanti verticali.
8. Fare clic su OK.
