Come utilizzare le stilizzazioni dei colori e gli schemi di colori delle nuvole di punti

Come selezionare le stilizzazioni dei colori e assegnare schemi di colori alle nuvole di punti.

Scegliere una stilizzazione dei colori

Fare clic su scheda Nuvola di punti gruppo Visualizzazione stilizzazione dei colori (icona a comparsa) per scegliere una delle seguenti opzioni di stilizzazione.

Trova

• Colori scansione. Questa opzione consente di visualizzare i punti con colori reali, originariamente acquisiti da un apparecchio fotografico incorporato nello scanner durante il processo di scansione.
• Colore oggetto. Questa stilizzazione assegna la proprietà colore dell'oggetto nuvola di punti a tutti i punti della nuvola.
• Normale. Questa opzione assegna i colori ai punti in base alla direzione normale di questi ultimi.
• Intensità. Questa opzione assegna i colori ai punti in base al valore dell'intensità del ritorno dell'impulso laser.
• Elevazione. Questa stilizzazione assegna i colori ai punti in base ai relativi valori Z.
• Classificazione. Questa opzione assegna un colore a ciascun punto in base alla classificazione corrispondente.

Nota: Le stilizzazioni di tipo Intensità, Elevazione e Classificazione si basano sugli schemi di colori assegnati nella finestra di dialogo Mappaggio cromatico (MAPPACOLORINUVPUNTI). Se i dati richiesti non sono disponibili nella nuvola di punti, nel menu a discesa delle stilizzazioni questa opzione risulta disattivata.

Assegnare uno schema di colori

La colorazione per le stilizzazioni di tipo Intensità, Elevazione e Classificazione si basa sullo schema di colori assegnato. È possibile assegnare uno schema di colori diverso a ciascuna stilizzazione.

Fare clic su scheda Nuvola di punti gruppo Visualizzazione schema di colori (icona a scomparsa) per scegliere uno dei seguenti schemi di colori. Spettro è quello di default.

Trova

Personalizzare uno schema di colori

Per le stilizzazioni relative ad intensità ed elevazione, è possibile modificare le bande o le gradazioni di colore per uno schema di colori e modificare i valori minimo/massimo dell'intervallo a cui vengono applicate le gradazioni di colore. Per la stilizzazione relativa alla classificazione, è possibile assegnare il colore da visualizzare per ciascuna categoria di classificazione.

Personalizzare lo schema di colori per le stilizzazioni relative ad intensità ed elevazione

1. Fare clic su scheda Nuvola di punti gruppo Visualizzazione Mappaggio cromatico. Trova

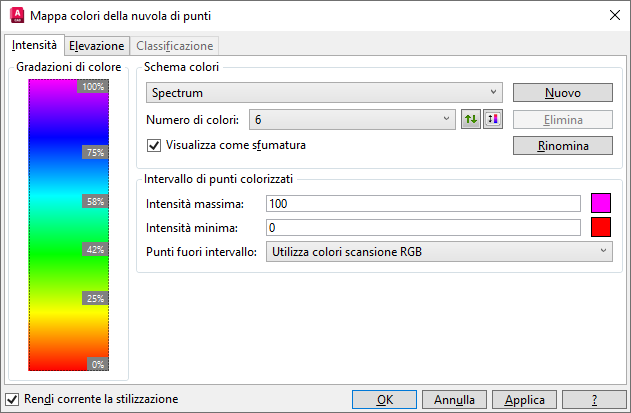

2. Nella finestra di dialogo Mappa colori della nuvola di punti, fare clic sulla scheda Intensità o Elevazione.

3. Modificare le impostazioni dello schema di colori, i singoli colori delle gradazioni e/o l'intervallo di punti, in base alle esigenze.

Personalizzare lo schema di colori per la stilizzazione relativa alla classificazione

1. Fare clic su scheda Nuvola di punti gruppo Visualizzazione Mappaggio cromatico. Trova
2. Nella finestra di dialogo Mappa colori della nuvola di punti, fare clic sulla scheda Classificazione.

3. Per controllare la visualizzazione dei punti della nuvola di punti che corrispondono a ciascuna classificazione, fare clic sull'apposita icona per attivare o disattivare la visualizzazione.
4. Per modificare il colore assegnato ad una classificazione, fare clic sulla casella colore corrispondente e selezionare un nuovo colore.
