Inserisce la connessione automatica dei fili e gli intervalli o gli anelli di intersezione fili.
Trova
Voce di comando:
AEWIRE
|
Tipo di filo |
Visualizza la finestra di dialogo Imposta tipo di filo in cui è possibile impostare il tipo di filo per i nuovi fili. |
|
Mostra connessioni |
Quando il filo è vicino ad un componente, consente di visualizzarne i punti di connessione del filo sul componente stesso. I punti vengono mostrati con elementi grafici temporanei. |
|
Inizia da Verticale |
Forza per il filo la direzione verticale dal punto di selezione precedente. Questa opzione è disponibile dopo la selezione del primo punto del filo. |
|
Inizia da Orizzontale |
Forza per il filo la direzione orizzontale dal punto di selezione precedente. Questa opzione è disponibile dopo la selezione del primo punto del filo. |
|
Continua |
Consente di inserire il successivo segmento di filo in corrispondenza della posizione corrente del cursore e continuare l'inserimento dei fili. |
|
Collisione disattivata |
Disattiva temporaneamente o consente il controllo di collisione durante l'inserimento del filo. Questa impostazione viene registrata solo per la sessione corrente. Il controllo di collisione è attivato al riavvio di Set di strumenti AutoCAD Electrical. L'impostazione viene salvata nella variabile globale GBL_wd_skip_collision_check. Il valore 1 indica di ignorare la verifica. Un valore nil o pari a 0 indica di eseguire la verifica. L'impostazione di default è nil. |

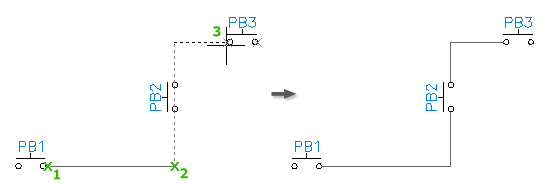

Controllo di collisione attivato

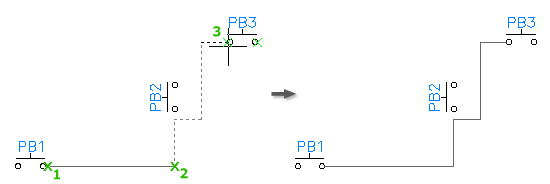

Controllo di collisione disattivato
