Inserisce i numeri dei fili in base a quanto specificato nelle proprietà del disegno.
Trova
Voce di comando:
AEWIRENO

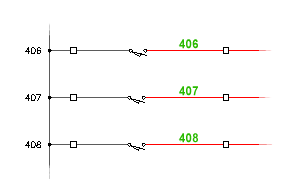

I numeri dei fili sono blocchi con attributi inseriti su un'entità filo linea. Sono disponibili quattro tipi di numeri dei fili: normale, fisso, aggiuntivo e segnale. Set di strumenti AutoCAD Electrical assegna ciascun tipo di numero di filo al relativo layer. È possibile assegnare diversi colori a tali layer.
Set di strumenti AutoCAD Electrical elabora le entità linea del filo in reti di fili e inserisce o aggiorna i numeri dei fili ad esse associate.
|
Da fare |
Specifica di elaborare tutti i fili o solo quelli senza contrassegno (nuovi). |
|
Modalità contrassegno filo |
Consente di specificare se per questo disegno si desidera utilizzare l'impostazione sequenziale o quella basata sui riferimenti di linea. |
|
Sostituzione formato |
Consente di specificare il formato di contrassegno del filo da utilizzare in sostituzione del formato impostato nella finestra di dialogo Proprietà disegno. |
|
Usa sostituzioni formato layer fili |
Consente di ignorare il formato di default per i numeri dei fili (impostato nella sezione Layer della finestra di dialogo Proprietà disegno |
|
Inserisci come fisso |
Consente di impostare tutti i numeri dei fili come fissi. In tal modo non verranno aggiornati se i numeri dei fili vengono ricontrassegnati in un momento successivo. |
|
Segnali con riferimento incrociato |
Consente di aggiornare il testo dei riferimenti incrociati sui simboli di origine e destinazione dei segnali dei fili. |
|
Aggiorna database (per segnali) |
Consente di aggiornare il database in base ai simboli di origine e destinazione dei segnali dei fili. |
|
A livello di progetto |
Contrassegna o ricontrassegna i fili per tutto il progetto. |
|
Seleziona singoli fili |
Consente di contrassegnare o ricontrassegnare solo i fili selezionati del disegno corrente. |
|
A livello di disegno |
Contrassegna o ricontrassegna i fili sul disegno corrente. |
