Esercizio pratico: vettorizzazione dei contorni

In questo esercizio si utilizza il tracciatore di contorni per vettorizzare i contorni raster e registrarne l'elevazione.

Nota: I file di esempio della Guida introduttiva possono essere scaricati da https://www.autodesk.com/raster_design_getting_started_guide. Scaricare ed estrarre i file di esempio nella workstation per utilizzarli in questo esercizio.

Per convertire un contorno raster in una polilinea vettoriale
1	Aprire il file di esempio LiveView_Contour.dwg. Viene visualizzata una piccola mappa di contorno di un terreno irregolare.

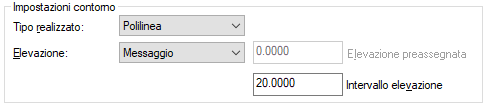

2	Sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo Vettorizza e riconosci testo Utilità di avvio finestra di dialogo () per aprire la finestra di dialogo Utilità di avvio finestra di dialogo. Fare clic sulla scheda Impostazioni generali VStrumenti. Nell'area Metodo di rimozione, fare clic su Cancellatura. Fare clic sulla scheda Tracciatore VStrumenti. Nell'area Impostazioni curva di livello, selezionare Tipo realizzato: Polilinea e impostare Intervallo elevazione su 20. Fare clic su OK. Queste impostazioni fanno sì che quando verrà eseguito il tracciamento di un contorno raster, questo venga sostituito da una polilinea vettoriale e l'originale raster venga cancellato.

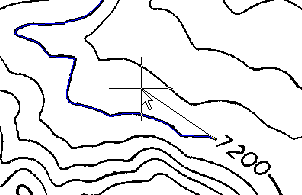

3	Ingrandire l'immagine per vedere il contorno 7200. Sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo Vettorizza e riconosci testo menu a discesa Tracciatori Tracciatore di contorni, quindi fare clic in un punto qualsiasi del contorno 7200. Viene creata una polilinea dal margine del disegno al punto di decisione dell'etichetta. A questo punto è necessario specificare se terminare l'operazione o continuare.
4	Fare clic su uno o due punti lungo lo spazio dell'etichetta. Immettere o per continuare la linea fino alla fine. Fare clic con il pulsante destro del mouse e scegliere INVIO. Immettere 7200 per l'elevazione.
5	Fare clic sulla linea di contorno a sinistra di 7200, quindi fare clic con il pulsante destro e scegliere INVIO. Poiché non vi è alcuno spazio di etichetta, questa linea viene vettorizzata completamente con un solo clic. Alla riga di comando viene riportato 7220, che corrisponde alla corretta elevazione di questa linea. Ciò avviene perché le opzioni del AutoCAD Raster Design toolset sono state impostate in modo da corrispondere all'intervallo di elevazione del disegno. Premere INVIO per accettare il valore di elevazione, quindi premere ESC per terminare il comando.
