Esercizio pratico: modifiche con le funzioni REM

In questo esercizio verranno utilizzate le funzioni REM per correggere un disegno.

Nota: I file di esempio della Guida introduttiva possono essere scaricati da https://www.autodesk.com/raster_design_getting_started_guide. Scaricare ed estrarre i file di esempio nella workstation per utilizzarli in questo esercizio.

Per modificare un disegno utilizzando un oggetto REM

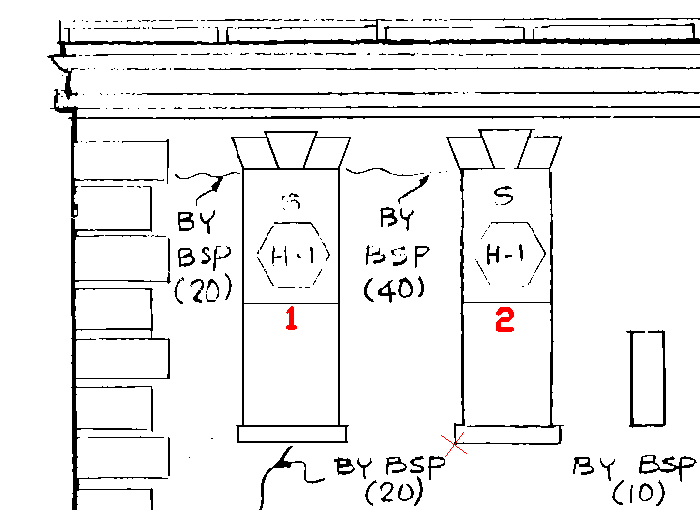

1	Aprire il file di esempio LiveView_REM.dwg. Eseguire lo zoom avanti dell'angolo superiore sinistro dell'edificio. Per l'angolo superiore sinistro si utilizzerà come modello la finestra 1, in sostituzione della finestra 2.

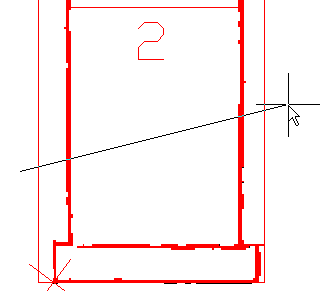

2	Sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo REM menu a discesa Regione intensificata Intercettazione connessa. Trascinare l'intercettazione nella metà inferiore della finestra 2, fare clic con il pulsante destro del mouse e scegliere INVIO. Il contorno completo della finestra viene convertito in un'area REM, poiché tutte le linee sono collegate alle due che hanno attraversato l'area di intercettazione.

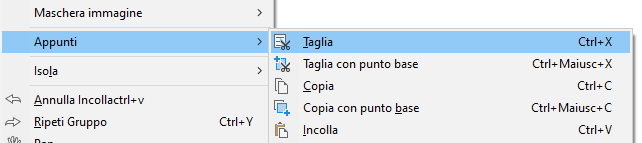

3	Selezionare il bordo dell'area REM, fare clic con il pulsante destro del mouse e scegliere Appunti Taglia. Il contorno della finestra viene eliminato e, in corrispondenza dell'angolo inferiore sinistro, appare una "X" rossa.

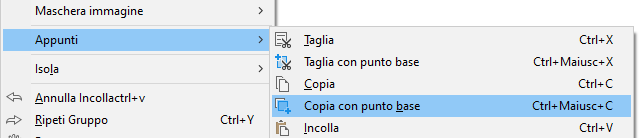

4	Utilizzare un'altra intercettazione connessa per creare una regione bitonale intensificata per la finestra 1. Selezionare la regione REM, fare clic con il pulsante destro del mouse e scegliere Appunti Copia con punto base.
5	Fare clic sull'angolo inferiore sinistro della finestra 1 per specificare il punto di base, fare clic con il pulsante destro del mouse e scegliere Appunti Incolla. Allineare il cursore alla X rossa della finestra 2 e fare clic per incollare la finestra REM nella posizione corretta.

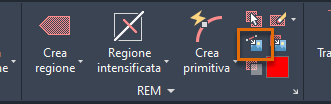

6	Fare clic sulla finestra REM 2, quindi sulla barra multifunzione, fare clic su scheda Strumenti raster gruppo REM Unisci a immagine raster. La finestra REM 2 viene convertita in raster. Nota: Per rimuovere la regione REM dalla finestra 1, selezionare la regione REM, fare clic con il pulsante destro del mouse e scegliere Cancella. Ulteriore esplorazione: copiare la finestra REM e sostituire le due finestre sotto le finestre 1 e 2.
