Le modalità di snap raster semplificano la selezione di posizioni esatte su entità raster bitonali. Funzionano in modo analogo alle modalità Snap ad oggetto di AutoCAD, con la differenza che lo snap viene effettuato ad entità raster e non ad oggetti vettoriali.
Gli snap raster sono utili per effettuare le seguenti operazioni:
- Tracciare un'entità raster utilizzando gli strumenti di vettorizzazione (VStrumenti)
- Selezionare un'entità raster da cancellare o ritagliare
- Selezionare un'entità raster da modificare con i comandi REM.
Quando è attivo lo snap raster, attorno al cursore AutoCAD viene visualizzata una finestra snap. La finestra snap visualizza il puntatore a croce in corrispondenza del punto sul quale è possibile eseguire lo snap. È possibile selezionare più modalità snap per controllare se il cursore esegue lo snap sui punti finali, sugli angoli o su altri punti.
È possibile attivare e disattivare Snap raster dal gruppo Snap nella scheda Strumenti raster della barra multifunzione.

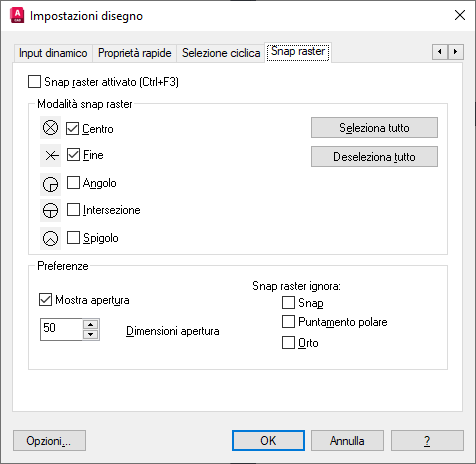

Come accedere alle opzioni di Snap raster
- Effettuare una delle seguenti operazioni:
- Sulla barra multifunzione, fare clic su scheda Strumenti raster
gruppo Snap Utilità di avvio finestra di dialogo (
).
- Alla riga di comando, immettere isnap.
- Sulla barra multifunzione, fare clic su scheda Strumenti raster
